东芝SD-K310P型DVD机特殊故障检修一例
时间: 2022-10-30

    故障现象:放入碟片后。有时显示“ht”错误码,整机无法进入播放状态:但有时机器又能正常工作。

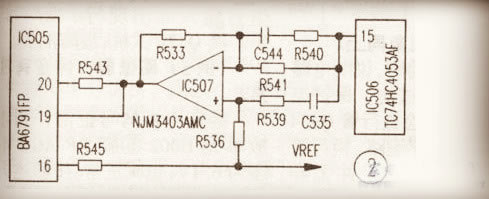

    故障检修:卸开机盖,观察到激光头无聚焦动作,径向电机稍转动便停止。该机的镜头是双激光镜头结构,激光头的上部有一个可以旋转的镜头部分。上面设有两个镜头,分别适用于读取vcd和dvd光盘数据,此机dvd和vcd(或cd)共用一个可变聚焦播放系统。其聚焦控制电压是由ic502  27脚输出的聚焦误差信号输入到ic503的43脚,然后经a/d转换器转换成数字误差信号,再经增益放大器和偏置电压叠加电路送到聚焦补偿电路,通过数字处理后将误差信号转换成聚焦控制电压,经d/a转换器转换成模拟电压后从ic503  48脚输出。再经过信号放大器ic507加到倍频器ic506  13脚,它便输出不同的控制电流,流过同一只聚焦线圈或循迹线圈,使其位置及驱动方向有所改变。经上述分析后,测量ic502 27脚和ic503 43脚的聚焦误差信号均正常;再测量ic503  48脚的直流电压为1.6v左右也正常;接着再测量ic506的13、15脚及ic507的13脚电压也均正常。测查聚焦线圈驱动集成块ic505的19脚信号输入端电压为0v,而正常时该脚为2.6v,测量ic506的15脚信号电压正常,说明故障出在ic506 15脚到ic505 19脚之间(相关电路图见图2)。检查r533、r540、c535、r539、c544、r541、r536及r545等元件均没发现问题,用放大镜仔细检查该部分电路间的铜箔,发现r540与ic506 15脚间的铜箔有一小裂纹,判断由于铜箔断裂开路,使ic506 15脚输出的驱动信号无法加到ic505,导致聚焦线圈无法正常工作。有时因热胀冷缩原因或搬动造成断裂处暂时接通,所以有时又能正常工作。清除漆皮,将断裂处焊接届,故障排除。
