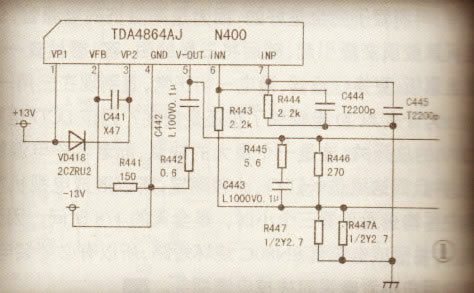

一台长虹29英寸pd29916型彩电(chd-2机芯),开机指示灯闪烁不停、三无。用户使用中开机刚出图像及伴音便听到机内“叭”的一声,随电源指示灯闪烁后三无。经同行检查说是一体化彩行损坏,配不到零件,来我处修理。 拆机检查,电源开关已被拆下,螺丝放在机内,电源线也放在机内,电路扳没有拆装痕迹。通电检查,电源各路输出电压基本正常,但测行管c极电压在150v上下波动。行推动管v401(bsn274)电压在12v-14v之间波动。 该机采用大块型号为om8.373,场输出集成块n400应为tda4863aj,而实际采用的是tda4864aj。根据维修经验,这类故障通常为行或场扫描电路有元件击穿.造成保护电路动作所致。 第一步,断开行输出变压器t402各路负载,观察故障有何变化。断开+14v,故障不变;断开+180v供电电阻r427,故障不变;断开-14v,发现屏幕出现一条水平亮线,说明-14v负载有问题,可能是场输出集成块损坏。 第二步,检查-14v整流二极管d432.限流电阻r425,发现d413击穿。测n400(tda4864aj)④脚对地电阻为0欧。更换tda4864aj。因当时没有此块,只有tda4863aj,查资料tda4863aj与tda4864aj内部电路基板相同,只是功率不同。tda4864aj用于大屏幕29英寸及34英寸彩电,而tda4863a]仅用于中小屏幕21英寸及21英寸以下彩电使用。用电烙铁直接焊上tda4863a7,出现的图像模糊,仔细查看-14v跳接线未接,接上后,行输出变压器发出异声。测tda4863aj④脚电压为5v。 第三步,拆下tda4863aj,拔下电烙铁,重新换一块tda4863a,开机一切正常。看来安装新集成块,必须拔下电烙铁插头,以防静电损坏场块。该机场扫描电路如图1所示。
