康佳系列液晶彩电多发故障快除(二)
时间: 2022-10-30

    例3:康佳lc-tm2008型液晶彩电,开机三无。
    分析检修:观察电源适配器指示灯亮,测量电源适配器输出电压为13.5v,正常(空载状态),故障锁定在主机板上。

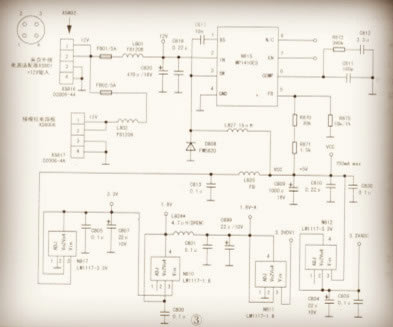

    拆下机器,通电试机,发现主板上的红色指示灯(电源直接供电)发出一点暗光,说明电源已经送到了主板。由于红色指示灯发出的是暗光,怀疑该机主板供电电路存在短路现象。查看电路图纸(见图3),该机工作电源+12v经插头输入机内后分为两路:一路送往模拟电路板,供屏高压电路及伴音电路等;另一路则送到数字电路板。分别脱开模拟电源保险及数字电源保险测量,发现数字电源电路的对地电阻为120欧,说明该电路存在短路现象。
    查看电路,发现送往数字电路的12v电源电压是通过集成电路n815(mpl410es)稳压成5v后,再送往数字电路板的低压差稳压器n810(1.8v)、n811(1.8v)、n812(3.3v)和n817(3.3v)。脱开电感l827,测量n815在路电阻,发现电源输入②脚对地电阻不正常(120欧)。更换n815后开机,发现该集成电路冒烟,逐一测量其外围元器件,发现二极管d808(fm5820)已击穿短路。换用同型号二极管后开机,一切正常。



    例4:康佳lc-tm3008型液晶彩电,开机黑屏。
    分析检修:出现黑屏故障,说明电源供电、整机公共通道基本正常,其故障可能是cpu工作不正常、背光灯(逆变器)未工作或lcd屏损坏所致。

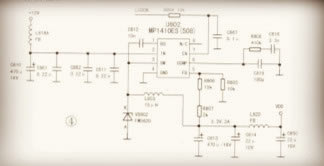

    先通电开机,从侧面观察lcd屏,看背光灯是否点亮。经检查不亮,说明背光灯未工作,拆开电视机后壳,检测图像数字处理(控制)集成电路开机指令正常。关机,在路检测主板电压时,发现cpu供电u802(mpl410es)的③脚(sw)对地电阻值为0q不正常。检查u802的③脚外接稳压二极管vd802短路,将其更换后故障排除。相关电路见图4。


    实际检修中,
