故障现象：一台东芝sd-k310p型dvd机进出盒正常，但不读碟。

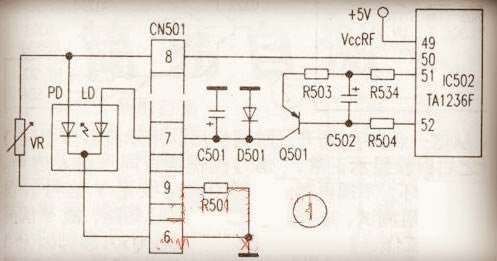

   故障检修：将机盖卸开，检查发现聚焦、循迹动作均正常，但激光头无激光发出。该机激光头是由系统控制微处理器ic601(tmp93ps42af)接收到传感器送来的光盘装入信号后，发出自动聚焦、循迹信号，通过i2c总线接口进入伺服控制电路，使聚焦、循迹驱动电路进入搜索程序。同时，ic601经伺服处理器ic503(tc9420f)将启动信号(高电平)送到ic502(ta1236f)的51脚，ic502的52脚便输出ld开启信号使q501导通。q501导通后其集电极便输出电压为激光二极管ld供电，激光二极管点亮。与vcd机一样，在激光二极管的管壳中还装有一个光电二极管pd，用于检测激光二极管发光强弱，将检测到的信号以负反馈的形式回送到ic502的50脚，当激光二极管发光强度增加时，pd检测到的电流信号增加，此信号反馈到apc电路，由ic502的52脚输出控制电压至给激光二极管供电的q501，使其导通减弱，减少激光二极管的电流，起到自动稳定激光二极管发光强度的目的，有关电路见图1所示。激光头无激光发出，应首先检查为其供电的电源电路。让激光头处于搜索过程中，测量接插件cn501的⑦脚无电压，这说明激光头是由于未得到工作电压而不发光。一般来讲，激光头无工作电压有两种情况造成，一是ld开启信号未加到q501基极，使其无法导通；二是q501本身及外围元件有问题。先查点亮激光二极管的控制信号是否正常，经测量ic503  57脚及ic502的51脚发现控制信号正常；测量q501集电极电压，发现在1v～1．8v之间摆动，故怀疑q501有问题，焊下检查良好，再查其外围元件，发现电容c501漏电严重，更换电容c501(1uf／16v)后，故障排除。
