一台格兰仕wd800g型微波炉，插上电源插头，风扇转灯泡亮，转盘转动。可关门后按面板启动键没有任何反应，故无法使用。
    替换三只微动开关均无效；晶振、5v电压经查均正常。该机线路板上有很多蟑螂排泄物，用电子清洁剂清洗后故障依旧，和厂家联系购买电脑板也没着落，看着这台微波炉就此报废笔者也不甘心。
    经多方联系，得知市场上有一种能代替原机电脑板的微波炉通用板，设定时间有20分、10分、5分、2分、1分、30秒、20秒、10秒，加热温度有高、中、低挡三火力调节。经与客户协商后，成功运用它将电磁炉修复。

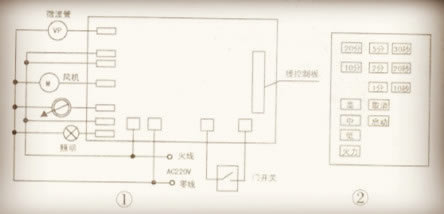

    由于换了电脑板，原线路也改变了。新的线路接法见图1。改接后设法固定好万能板和面板即可。面板功能排列见图2。


    注意：微波炉转盘电机有220v和30v两种，辨别方法是看风扇电机绕组，如有三根引线并有一根和转盘电机连接，即为30v的，220v的只有两根引线，如果接错会烧同步电机。
