故障现象
    一台格兰仕c18c-x1yp3型微电脑控制电磁炉，据用户称，该电磁炉通电进行加热操作时，按压任何按键均不起作用，显示屏显示“e9”故障代码后不能工作。


    故障分析
    格兰仕c18c-x1yp3型微电脑控制电磁炉通电后按键功能失效，显示“e9”故障代码，出现该故障时，根据该故障代码的提示，’属于igbt绝缘栅双极型功率晶体管过热保护。应检查igbt绝缘栅双极型功率晶体管本身是否击穿短路损坏，相关连接线路是否有漏电现象存在，否则应检查微电脑系统、显示板、测温电路。


    检修方法
    (1)  判断故障的大概部位
    通电操作开机开关后，仔细听电磁炉内部无散热风扇fan1旋转的声音，用手摸电磁炉体也无振动感觉，判断故障为散热风扇没有工作引起的。
    (2)检查风扇电动机

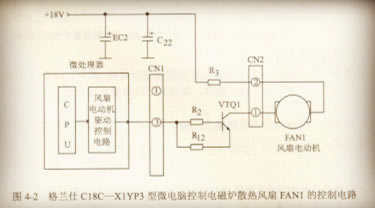

    格兰仕c18c-x1yp3型微电脑控制电磁炉散热风扇fan1的控制电路如图4-2所示。拔下散热风扇fan1的连接插接件cn2后，单独给散热风扇fan1连接上+18v的直流电压，散热风扇fan1运转正常，说明问题出在控制电路上。


    (3)  检查风扇电动机控制电路
    采用万用表直流电压50 v挡，测量散热风扇fan1的连接插接件cn2的①与②脚之间的约18v电压为0v，但测量ec2电解电容器两端的约15v电压基本正常，检查发现晶体管vtql已经开路损坏。
    (4)  故障处理
    晶体管vto1的型号为2sd667，其主要电参数与直接代换的型号如表4-4所列，如一时无原型号的管子更换时，也可以采用该表中所列的其他型号的管子更换。本例采用一只新的、同规格的配件换上后，通电试机，电磁炉的工作恢复了正常，故障排除。
