故障现象
    一台格兰仕0508电路板类微电脑控制电磁炉，据用户称，该电磁炉通电开机后，整机无任何反应，不能进入工作状态。
    故障分析
    根据格兰仕0508电路板类微电脑控制电磁炉不能进入工作状态，出现该故障的原因有以下两个方面。
    (1)  供电电路异常
    如果电磁炉的供电电压异常，电磁炉就会由于无工作电源或供电电压不足而无法进入正常的工作状态。
    (2)  微电脑控制系统异常
    微电脑控制系统是电磁炉的控制核心，当该电路异常时，电磁炉的各项功能均会失去作用，由此必然会导致上述故障。
    检修方法
    (1)检查供电电路
    ①直观对供电电路中的元器件外观进行检查，发现r102电阻器炸裂，测量检查发现vd1o1两端的正反向电阻值均近于o欧，显然已经击穿短路。

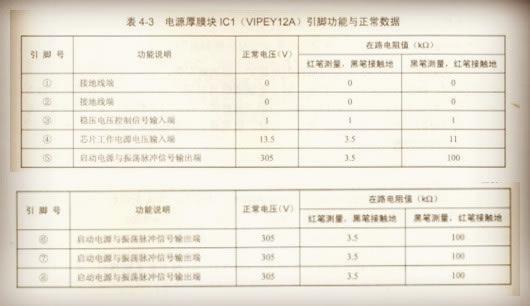

    ②进一步在路对电源厚膜块ic1(vipeyl2a)的直流电阻值进行检查，并与表4-3所列的正常值进行对比，判断该电源厚膜块ic1也已经损坏。


    (2)  故障处理
    采用同规格的新配件更换上述损坏的元器件装上，确认无误后，通电开机，电磁炉的工作恢复了正常，故障排除。

    本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
