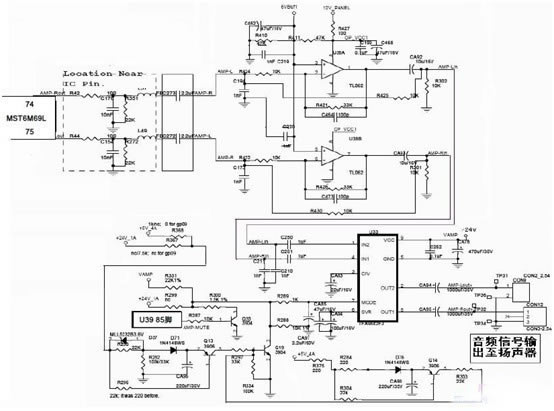

此机芯主芯片u39(mst6m69l)与动态帧存储器u21(ddr2mb)间通讯的数据有:mdata0~mdata15信号数据输入输出;ar0~ar11地址信号;sba0、sba1层选地址;wez写准允;casz列地址;rasz行地址;dqs0、dqs1数据写入使能;dqm数据输出标识;cke时钟信号;mvref/fsvref基准电压;mclk-、mclk+时钟补充信号。上述主芯片u39与动态帧存储器u21/u27相互传送的各路信号中其中任一路信号不正常都将引起花屏现象。u39(147、133)脚是2.5v经电阻r46、r47分压后形成1.25v的基准电压;u21/u27(49)脚也是2.5v经电阻r48、r49分压后形成1.25v的基准电压,若两集成块的基准电压不正常,都将引起不开机现象(背光灯一亮、一暗)还有可能造成数据复位(需更改屏参和系列)。

|
