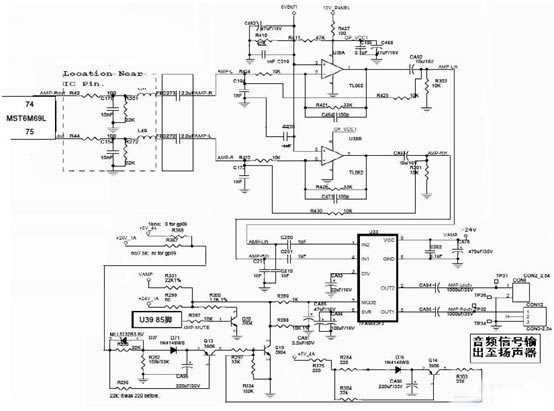

该机芯伴音功放 由集成电路 tfa9843aj及相关电路 组成,如下图。
伴音信号流程:
经u39内部音效处理后的音频信号从(85)(86)脚输出,r音频信号经r42、c176、r351、l37、c273、r422低通滤波至音频运放u38(lm358dt)反向输入端(5)脚,经运算放大器放大后从(7)脚输出经ca93、r301、c21、c251至伴音功放u33(4)脚。经伴音功率放大后从(8)脚输出至扬声器 。
l音频信号→u39(85)→r44、c154、r272、l49、c272、c194、r424→u38(2)(1)→ca92、r302→c210、c250→u33(2)→扬声器。
注:在实际电路中未使用音频运算放大器u38。
若tfa9843aj(1)(4)脚有正常的音频信号输入,对无伴音或伴音不正常故障就需对tfa9843aj组成的伴音功放电路检查,该电路引起无伴音的原因有:①tfa9843aj(9)脚无工作电压;②tfa9843aj(7)脚静音控制电路起控(该脚电压低于1.5v,集成块内部静音控制电路切断音频信号输出,正常工作电压为12v);③tfa9843aj(3)(6)脚外接电容 漏电(该电容呈开路状态对伴音无明显影响)。
