4、静音控制电路

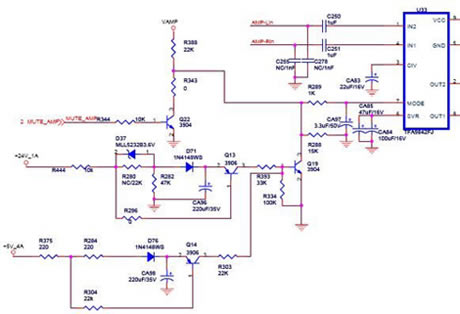

伴音功放u33(tfa9843)其7脚功能是模态选择，主要用于静音控制，低电平时静音。
该静音电路分二部分，一部分由q22组成开机和遥控静音时工作，另一部分由q19，q14，q13组成的关机静音。
本机静音：在开机、换台和遥控静音时，cpu给出高电平给q22，q22导通实现开机和遥控静音，正常工作时q22截止，u33的7脚为高电平，u33输出正常的音频信号。
关机静音：由q19、q14、q13组成，正常工作时q13、q14因be极正偏而截止，关机时d71、d76因反偏而截止，使q19、q14的b极电压瞬间消失，ca98、ca96通过q13、q14放电从正偏变为反偏，于是q13、q14导通，输出高电平加到q19；使q19导通输出高电平至u33（7）脚，实现关机静音。在该关机静音电路中，q13、q14同为关机静音电路；但检测的电压不同：q14检测的是电源板送过来的+5v-4a（该电压主要为集成电路供电）；q13检测电压+24v-1a。
|
