此机芯的微处理器及控制电路由主芯片u39(mst6m69l)、flash存储器u24(ps25lv040)及用户存储器u23(24lc64at/sn)组成。控制系统工作条件有:①u39、u23、u24供电必须正常;该工作电压来自开关电源的5vstb和+5v-4;②u39(128)脚复位电压必须正常;③u39(252)、(253)脚内外部时钟振荡必须正常;④u39(119)、(120)、(116)脚外接键控电路须正常;⑤各总线接口及挂接在各组总线上的被控器件正常;⑥u23、u24数据要正常。
微处理电路主要集成在主芯片mst6m69l的内部;其主要的外接电路有:
1、复位电路:

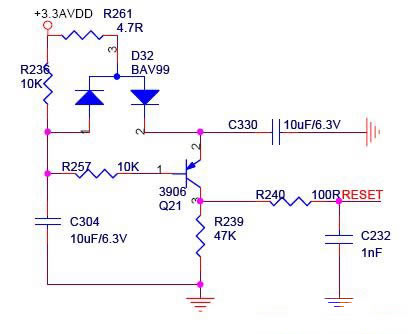

主芯片u39(mst6m69l)微处理复位电路是由(128)脚外接三极管q21及外围元件组成,如图3-1。开机瞬间,3.3v一方面经r261、d32为q21发射极提供偏置电压;同时给c330充电;另一方面3.3v经r236为q21基极供电,同时给c304充电,由于r236阻值相对较大,在q21发射极电压上升较快;而基极电压上升较慢。因而开机瞬间q21饱和导通,集电极输出高电平经u39(128)至主芯片内部。随着q21基极电压的上升,q21逐渐由饱和转为截止,完成开机复位过程。
关机时,3.3v瞬间消失,由于d32(1)(3)脚所接二极管正偏;(2)(3)脚二极管反偏,c304放电较快,使q21的基极电压很快下降而饱和导通,其集电极输出高电平至主芯片u39第(128)脚,完成关机复位过程。

2、总线及外接存储器
该机芯共有五路总线信号分别与外挂存储器、高频头或写程工装接口电路相连接。

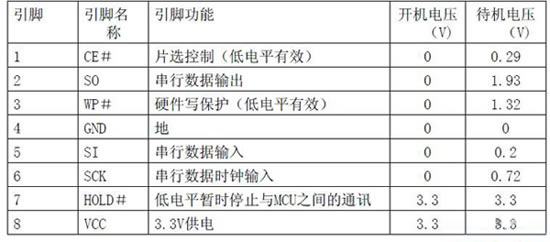

①主芯片mst6m69l的129~132脚的串行数据信号经排阻rp43与外挂flash存储器u24(en25b32-100bhip)1~2、5~6脚进行通讯,3.3v工作电压由u18提供,若无正常的工作电压、u18失效及u24数据不正常;cpu不能从中读取程序,都会引起二次不开机,当程序读取正常时,可在rp17排阻上测到数据波形。flash存储器引脚功能如下:

程序在正常工作的时候,直流电压基本为零;在判定的时候最好测试其引脚波型,便于判定
