例：一台aoc l40dr93彩电，花屏。
    花屏的原因是主板形成的。lvds信号经逻辑板处理后，驱动器屏的时序不同步，或者是屏tcon板处理主板lvds信号的时序与屏要求不同，故出现此情况可能在主板，也可能是在逻辑tcon板。

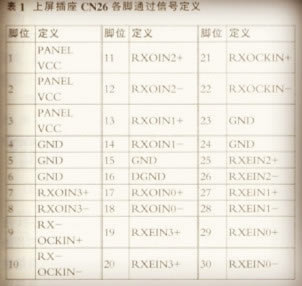

    由于屏有图像显示，故通过测量上屏插座cn26，各脚lvds信号电压难判定。表1列出上屏插座各脚功能。


    cn26的①～③脚为屏逻辑板供电，来自ljl8，电源产生的panle—vcc电压经u1 8输出；表中标注的rxoin3+为正相lvds信号，1kxoin3一为负相lvds信号，二者以差分方式输出，正常工作时正相通道比todn负相电压高。有电视信号时，正相电压为0.9v，负相电压为0.7v。无信号时，正相电压为1.5v，负相电压为o.3v。对于长虹产品而言，有信号时正相电压为1.2v，负相电压为1.18v；而不加信号时，正相电压为1.5v，负相电压为1.2v：这些数据表明lvds电压会因不同产品而有差异，但电压均不会高于1.5v，低于0.5v。在判定故障时，只要测得这些lvds电压与给出的电压值接近，表明主板应该有lvds信号输出，出现花屏或白屏故障时，通常是逻辑板发生了故障。如果替换逻辑板故障未排除，再考虑替换主板。要说明的是：lvds电压正常，不能排除软件或变频电路或tcon板引起的花屏故障，lvds电压正常只能表明lvds编码电路是正常工作的。故障排除要通过替换tcon板排除。
