故障现象
    一台步步高c20型微电脑控制电磁炉，据用户介绍，该电磁炉通电开机后，操作按键不能进入加热状态，也听不到风扇电动机转动的声音，而有“嘀嘀"的报警声，相应的指示灯和数码管显示基本正常。
    故障分析
    根据用户介绍的情况来看，相应的指示灯和数码管显示基本正常，说明整机的供电基本正常，出现这种故障的部位估计与加热线圈驱动电路有关。检修时，可先对这部分电路进行检查。
    检修方法
    (1)判断故障的大概部位

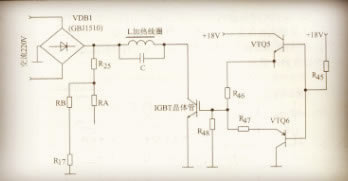

    ①打开机盖后，直观检查发现vtq6晶体管、电阻器心6～心8表面烧黑、破裂，经检查均已经损坏。相关电路如下图所示。


    ②经进一步检查发现igbt管也已经损坏，且其集电极的跳线也已经烧断，印制板也烧黑。
    (2)  故障处理
    在确认电路中再无隐患元器件的情况下，对印制板上烧黑的部位进行清理，然后采用新的、同规格的配件更换上述损坏的元器件后，通电试机，电磁炉的工作恢复了正常，故障排除。

    本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
