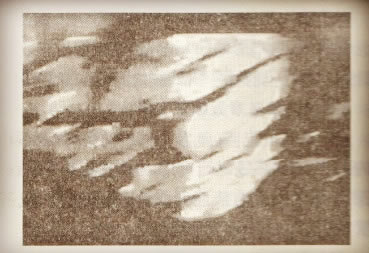

故障现象:一台8m19机芯彩电,图异(具体现象如图所示)。
此图异看不出图像,且图像有些偏色,估计故障在lvds通道或tcon板。输入任何信号源,屏上都不能显示正常的图像,其主要原因是tcon板对主板送来的lvds信号重新转换成数据信号后。在tcon上的图形控制ic内经扩频电路、同步处理电路、rtc数据图像处理电路及rsds转换电路等后形成行列驱动信号在屏幕上显示。这些电路有严格的时序控制关系,一旦出错便会出现图异故障,故此例所示的故障通常是tcon板有故障。

由于tcon板集成度高,且大多采用多层板、bga封闭,同时外挂的e巾rom存储器,保存的预存灰度数据查询表lut(。lookup table)因屏而定,这一切均表明tcon维修技术专业性,普通维修人员只能做此电路板上的简单电路维修,如gamma校正电路、dc-dc转换电路、元件虚焊等,其他涉及图像形成的电路维修困难,故遇此故障请检查电路板的gamma校正、dc-dc转换等电路后,若故障不能排除请替换tcon板。
本文摘自《下册》一书
