故障现象：康佳lc tm2008型液晶电视机，收视基本正常，但适配器电源指示灯和主机指示灯均不亮。

    分析检修：出现此类故障时，应首先断电在通电，检测12v输出电压是否正常。若正常，则检测整机12v电压是否正常。若异常，则分别断开xs514、xs517排线，检测12v线路是否短路。若断开xs514后短路消失，则断开排线接屏端，检测屏内供电是否短路。若未短路；则检测排线的的④脚与③脚是否短路；若短路，则更换之，观察故障是否消失。若开机图像、伴音正常，但适配器电源指示灯和主机电源指示灯均不亮，可拔下适配器，检查适配器是否不良。若适配器良好，则检查数字板是否不良。经仔细检测，该故障为xs514供电电路内部短路，更换后故障排除。

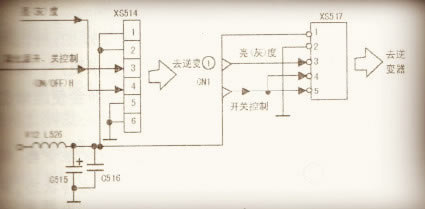

    检修中，因xs514、数字板供电电路内部短路而引起此类故障较常见。数字板与逆变器相连接的排插xs514、xs517见下图。

    本文摘自《下册》一书
