故障现象描述
长虹tpt5o16等离子电视机开机后,图像正常,左、右声道有声音,但伴音音质差。
电路分析指导

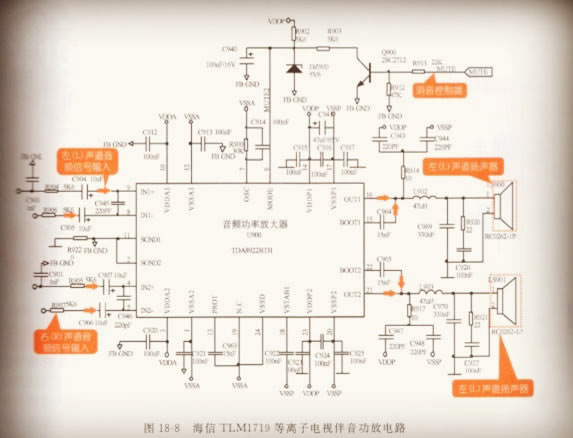

如图18-8所示为长虹tpt5o16等离子电视机伴音功率放大器,该电路主要音频功率放大器u9oo(tda8922bth)及周围元器件构成。

左(l)、右(r)音频信号分别送到u900的⑧脚、⑨脚和④脚、⑤脚,经过功率放大后分别由15脚、16脚和21脚、22脚输出去驱动左、右扬声器,其中⑥脚为消音控制端。
故障检修指导
长虹tpt5o16等离子电视机伴音音质差,应重点检查伴音功放电路。
(1)首先用dvd视盘机为电视机输入标准信号,然后用示波器检查u900的输入端音频信号,将接地夹连接接地端,探头分别连接⑧脚、⑨脚和④脚、⑤脚。

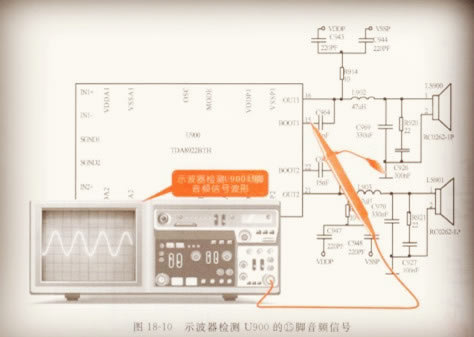

(2)经过检测u9oo输入端信号正常,再接着检测输出端⑩脚、⑩脚和⑨脚、②脚音频信号,正常情况下信号波形如图18-10所示。

(3)经过检测发现u900输出端的音频信号波形失真。由于u900输入端信号波形正常,而输出不正常,则音频功率放大器u900损坏。
