nx56和nx56b机芯彩电是指主芯片采用tdal1135的tcl、乐华cilt彩电。该机芯彩电市场占有量大，现将其典型维修案例提供给维修同行。
   案例1 灯亮，不开机。
    检修：测+b电压为18v(nx56机芯中小屏幕机器的待机电压为12v左右，开机为105v左右)，强行开机(短接开待机控制管q808的c、e极)，+b电压为l18v，电源正常，判断cpu没有工作。测cpu的3.3v供电33、39、42脚电压正常，测5v电压和总线电压正常，测30脚键控脚的电压为0v，断开cpu的30脚后电压升到3.3v，怀疑cpu损坏。代换cpu，故障依旧。试换存储器ic202，故障排除。
    提示：在此机芯q-按键漏电会出现冷开机灯闪，自动关机。此时需要测试键控脚30脚是否为高电平3.3v，可代换按键和断开外接保护稳压二极管d004测试。
    案例2 灯闪，不开机。

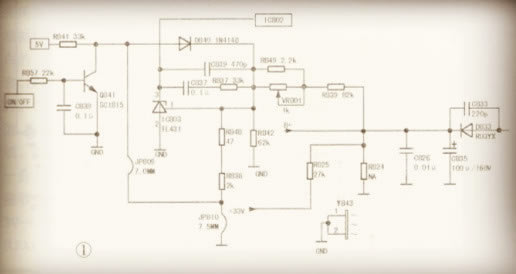

    检修：测+b电压为20v，测ic803(tl431)短路损坏，将其更换后+b电压待机时为8v左右、开机时电压为90v，正常情况下此机芯21英寸+b在待机为12v，开机为105v。查电源稳压部分电容c839(0.1μf)漏电，见图1，更换c839后故障排除。另外，断开c839电容不接，电源有尖叫声，图像有锯齿波干扰。


    提示：在小屏幕nx56b机芯中极易出现开机三无，测+b对地正、反向阻值只有200多欧，经查+b取样电阻1k839(82k欧)阻值变大，将此元件更换，故障排除。
