市场上销售的新飞牌nsb-200壁挂式暖风机(机械型)，经济实惠，深受消费者欢迎。该机采用了先进的ptc陶瓷发热体，升温快，热效率高。使用时，要求在停止时先将半热开关停止一分钟后再将总电源关掉，不能直接关机(直接关机会导致使用中的热量未能全部散发出去，造成塑料外壳烘烤变形，该情况在使用中时有发生)。

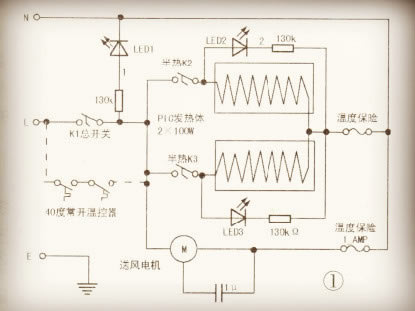

    为了改善这种情况，笔者根据温度控制的原理对机器进行了改进，方法如下：在总电源开关k1处并上40℃10a／250v常开型突跳式温度控制器即可(突跳式温控器的型号统称ksd，常见的如ksd301，该温控器是双金属片温控器的新型产品，主要作为各种电热产品过热保护时用，通常与热熔断器串接使用。常开型的特点为：温度上升，触点接通；温度下降触点断开)。该机电气原理图见图1，增加的温控器见图中虚线部分。



    控制原理：正常室温情况下，ksd处于常开状态，当电源k1闭合时，风扇开始转动排风，按下k2与k3，ptc产生的热量由排风口排出，随着温度的升高，安装在排风口处的ksd，由常开变为闭合状态(它的闭合对开关k1反而起到了分流的作用，原先k1承担了2000kw的功率，现在只有部分电流流过，延长了k1开关的寿命)。

    当室温上升后，根据需要可关掉k2、k3。都关掉后，可同时关掉k1，由于ksd是并联在k1上的，因此风机仍然在工作，它将余热不断地从机器内排出，随着温度的不断下降，当降低至40℃以下时，ksd恢复常开状态，整机断电。
