创维19s191w液晶彩电采用的电源板为开关电源与背光灯供电电路合二为一的电路板。

    1、电源板简介

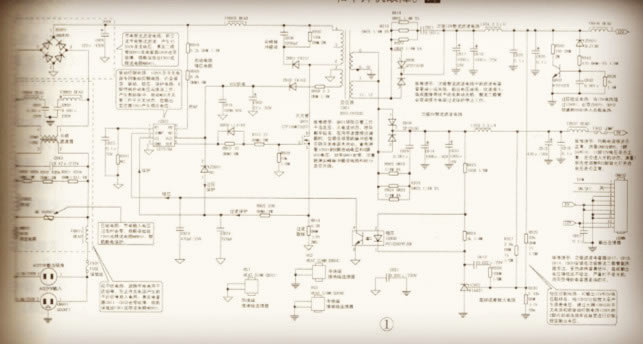

    该电源板分为开关电源部分和背光灯供电两部分，其中开关电源部分的工作原理速修图解见图1所示，驱动控制集成电路ld7576a(ic901)和大功率mos开关管q901为核心组成的主开关电源，产生12v、5v电压，为主板和背光灯供电部分供电。开关电源部分只有一个主电源电路，没有pfc校正电路和副电源，电路简洁，工作可靠。

    此机中，开关机电路不对开关电源进行控制，而是对电源板上的背光灯供电电路进行开启／关闭及亮度调整控制，通电后开关电源工作，向主板和背光灯供电电路提供12v、5v电压。



    该电源板在初级围绕ld7576a内部的保护功能，设有mos开关管q901过流保护电路。当发生mos开关管q901过流时，在其源极电阻r914上的电压降增加，该电压经r922送到ld7576a的③脚cs保护端，内部保护电路启动，停止输出激励脉冲；在1 2v电压输出端设有以zd920、q903组成的过压稳定电路。

    2、电源板维修

    维修时先测量c905两端的300v电压，若无300v电压则检查市电输入和抗干扰电路，如果保险丝f901或限流电阻nr901烧断，说明电源板初级电路存在严重短路故障，常见为抗干扰电路电容器击穿，整流滤波电路bd901内部二极管或滤波电容器c905击穿：主电源开关管q901击穿等；如果300v供电正常，测量ic901的⑧脚启动电压和⑥脚vcc电压，再检查ic901及其外部电路元件。如果q901击穿，应注意检查尖峰脉冲吸收电路和稳压控制电路是否开路失效，源极电阻r914是否连带烧断，避免q901再次击穿。

    如果
