故障现象：长虹r21lla型彩电(a6机芯)，开机短时间内工作正常，很快自动关机，再开机重复以上现象。

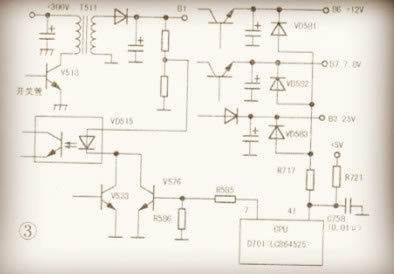

    分析检修：该机为三洋la7688单片机芯，cpu为lc864525。cpu 41脚为电源失压保护检测输入端，保护功能通过微处理器的待机控制完成（见图3)，电路中vd581、vd582、vd583是负载检测二极管，v567为待机／开机切换控制管。⑦脚输出低电平时，机器正常工作。当电源(设置保护的电源电压)短路过载或整流电路无输出时，12v、7.8v、25v电压变低或0v，对应的二极管vd581、vd582、vd583导通，使41脚输出低电平(小于1.3v即开筘保护)，通过cpu d701使⑦脚输出高电平，开关电源切换成待机的状态，实现保护。



    在开机的短时间内，迅速测量各+b电压。但还没等测量完成，机器自动关机了，这时测cpu⑧脚电压为0.7v，证明微电脑进入了保护状态，再次开机接着测量全部各+b电压，各电压在未保护的短时间内是正常的，保护后各电压的下降幅度也符合正常的值，结合图纸推敲电路原理，最大可能是cpu的问题或瓷片电容c758漏电，使41脚电位变低。焊下c758用指针万用表r×10k挡检查，果然有明显的不稳定漏电现象，更换后，故障排除。
