故障现象：一台康佳lc46gs80d型液晶电视，通电开机后，字符显示正常，但无图无声。

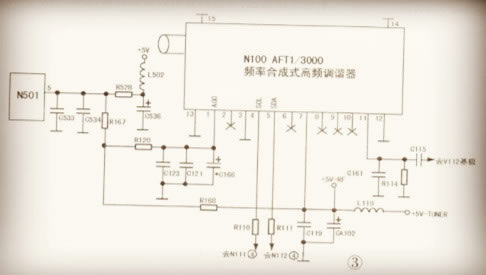

    分析检修：通电开机，屏幕有光栅，菜单字符显示正常，面板按键也均正常，自动搜索后无台。试着从av端接人av信号，发现图像和伴音均正常，这说明主芯片n501及相关电路工作基本正常，故障可能出在高频和中频处理电路中。测量tun高频调谐器n100(aft1/3000)⑦脚+5v电压正常，④脚的1²c总线串行时钟scl电压和⑤脚1²c总线串行数据sda电压也均正常。测查其①脚的rf-agc电压偏低，只有0.5v-1.8v左右，而正常应为2v-4v，该机高频调谐器有关电路见图3。



    agc电压来自n501⑤脚输出的agc电压经电阻r167、r120输送到n100①脚agc控制端，由高频调谐器内部的高放电路完成自动增益控制，使视频输出信号的幅度保持不变。检室查与agc有关的电路，电阻r167、r528、r120，电容c533、c534均没发现问题。测量agc控制端对地电阻发现只有10欧左右，说明有元件对地短路。最后发现电容c166已严重漏电，呈对地短路状态。换用一只新的47μf／16v电解电后，agc电压恢复正常，图、声也恢复正常，自动搜索后所有电视台均正常，故障排除。

    本文摘自《下册》一书
