TCL QN37A机芯组装液晶彩电电源故障分析检修
时间: 2022-11-08

    用qn37a机芯组装的tcl液晶电视机,电源采ncpl665+viper22adip+ncpl377组合方案,系统由apfc有源功率因数校正电路(u6-q801-l801)、+5v stb开关电源(u4-t803)、+12v/+24v开关电源(u5-q803/q806-t802)以及相关电路组成。主要特点是将+12v/+24v开关电源整合在一起,而+5v开关电源仅作为待机辅助电源。
   该机故障现象为整机不工作,面板上待机指示灯也不亮,说明电源电路中的待机辅助电源未工作,故从+5v stb待机电源查起。

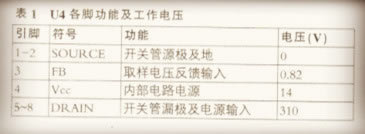

    根据电源板实物测绘出的+5v stb开关电源电路。该电源以开关电源芯片。u4(viper22adip)为核心元件构成,各脚功能及正常工作电压见表1。


    +5v stb电源采用由稳压控制器q811、光电耦合器u3、调制器u4组成的经典稳压控制模式,有两组电压输出:+5v和+15v(辅助绕组产生)。+5v作主板cpu的待机辅助电源,+15v经u2、q807、q808、q1000等转换成vccl、vcc2两组电源,分别为apfc电路和+12v/+24v电源电路供电。由此可见,+5v stb电路不工作或工作失常,必然会引起整机不工作。
    测+5v、+15v输出端电压均为0v,而d810对220v交流市电整流输出的310v电压正常。关机后测得c825上的310v电压泄放速度极慢,约5分钟-10分钟电压才能消失。根据对此类开关电源的检修经验,判断为u4停振。停振原因可能是u4保护电路动作或内部电路不良引起。具体原因较多,如220v交流市电电压过高或过低(即送达u4⑤~⑧脚直流电压过高或过低);u4④脚无电源电压或供电失常;t803次级电流过大(如滤波电容c827、c836击穿漏电);稳压环节
工作失常(如取样电f~r840、r855开路、q811或u3不良、负反馈元件c829、r845不良引起q811内比较器动作等),或u4内部电路工作失常,或有关印刷线路铜箔断裂或漏电等。
    检查u4外部元件、电源次级输出电路、稳压取样放大电路没有发现问题,手摸u4发热,且其下部绿色印刷板变得有点发黄,怀疑u4损坏。用同型号开关电源芯片更换,并加上适当的铝散热片后开机试验,待机指示灯点亮,电视机恢复正常工作,故
