故障现象描述
    康佳lc-1520t型液晶电视机开机后，图像正常，但右声道有声音而左声道无声音。
    电路分析指导

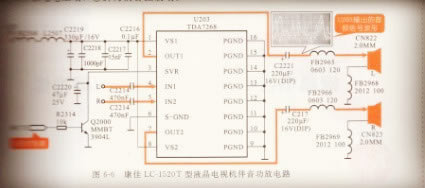

    如图6-6所示为康佳lc-1520t型液晶电视机伴音功放电路，该电路主要由音频功率放大器u203(tda7268)及周围元器件构成。来自音频信号处理电路u202(tda7440d)的左(l)、右(r)音频信号，送到音频功率放大器u203的④脚、⑤脚经过功率放大后l、r信号分别由②脚、⑦脚输出去驱动左、右扬声器。其中①脚、⑧脚为+12v供电端电压，③脚为消音控制端。


    故障检修指导
    康佳lc-1520t型液晶电视机开机右声道有声音而左声道无声音，说明供电电压基本正常，重点监测左声道输入、输出电路。
    1、先用示波器检测音频功率放大器u2o3的④脚，接地夹连接接地端，探头连接u203的④脚，测得信号波形正常。
    2、接下来再检测u203的②脚左声道输出端，测得此引脚无信号波形输出，正常情况下测得波形如图6-6所示。u2o3的②脚无信号输出说明u2o3损坏，需更换，更换后故障排除。

    本文摘自《全程指导》一书
