故障现象描述
    长虹pt4206型等离子电视机，通电开机后伴音正常，无图像显示。
    电路分析指导

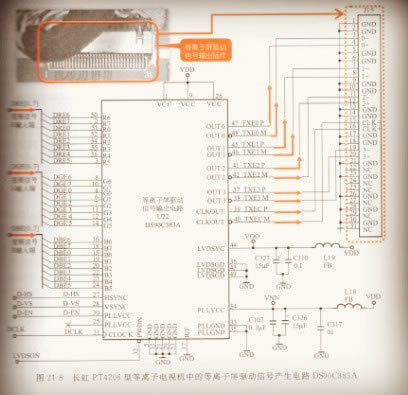

    在等离子电视机中，若图像处理电路或等离子屏驱动电路损坏，则可能会造成等离子电视机无图像显示的故障，此时应首先对等离子屏驱动控制信号输出电路进行检测，从而判读故障部位是出在图像处理电路还是驱动电路部分。如图21-8所示为长虹pt42o6型等离子电视机中的等离子屏驱动信号产生电路ds9oc383a。


    由图可知，数字r、g、b信号输入到ds90c383a内部后，经ttl并行数据到lvds数据的转换后，输出四路等离子屏驱动信号和一路时钟信号，送往等离子屏驱动信号输出插件j15中，用来驱动等离子屏显示图像。
    故障检修指导
    首先对等离子电视机的各个接口分别输入视频信号，观察等离子显示屏，均无任何反应，此时就可以把故障锁定在图像信号处理电路的公共部分数字图像处理器、驱动信号产生电路ds90c383等，以及驱动电路部分。
    (1)为等离子电视机的av输入接口输入标准的彩条测试视频信号，首先检测ds90c383输出的图像显示信号是否正常，ds90c383的37和38脚、41和42脚、45和46脚、47和48脚为四路lvds图像显示信号输出端，39和40脚为lvds时钟信号输出端，以37脚脚输出的图像显示信号为例，实测无驱动信号输出。
    (2)ds90c383a无驱动信号输出，则可基本排除等离子屏驱动电路的故障，然后检测ds90c383a输入的数字视频信号是否正常，以检测②脚的r视频信号为例，实测有波形。
    (3)检测dds90c383a的供电电压以及输入的行、场同步信号均正常，怀疑ds90c383a本身已经损坏，用同型号进行代换后故障排除。
