故障现象
    据用户介绍，一台九阳jyc-22f型微电脑控制电磁炉，通电后，按压面板上的开／关机按键整机不能进入加热状态，显示屏显示“eo”字符。
    故障分析
    根据用户介绍的情况来看，通电后电磁炉不能进入加热状态，显示屏显示“eo”字符，根据该电磁炉故障代码含义表提供的信息知道，“eo”故障代码为电路方面的问题，应对主电路板上的加热主回路、高压电阻、同步振荡等有关电路或元器件进行检查，看是否有元器件损坏，连接线路是否有断裂或接触不良现象。主要应检查电路板上所标注的以下电路中的有关元器件：
    (1)  检查电路中的+5v、+20v直流电压是否正常。
    (2)  检查驱动电路中的晶体管vtq7、vtq3、vtq9与vtq1是否有损坏。
    (3)  检查电阻器r1、r2、r6、r7是否有开路或电阻值变大现象存在。
    (4)  检查电压比较器集成电路lm339是否损坏。
    检修方法
    (1)判断故障的大概部位
    ①检查两只功率开关管igbtl与igbt2均没有损坏。
    ②通电开机后，测量供电电路中的+3oov左右的高压，+5v与+20v电压也基本正常。

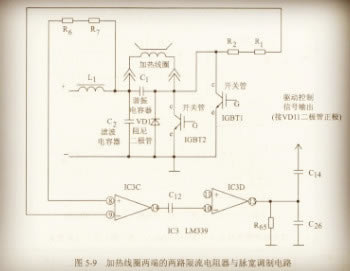

    ③检查加热线圈两端的两路限流电阻器r1、r2与心、r7，相关电路如图5.9所示。结果发现r1(270k欧／2 w)与r6(270k欧／2w)两只电阻器的电阻值均为∞，显然已经开路。


    ④更换两只新的、270k欧／2 w金属膜电阻器装上后，通电试机，电磁炉仍然不能加热。
    ⑤再次对功率驱动、脉宽调制电路中的有关元器件进行检查，结果发现脉宽调制电路中的集成电路ic3d的输出端13脚与地线之间的正反向电阻值均较小，断开13脚与电路的连接，再测c26(3oopf)
