故障现象：三洋ckm2596h型彩电，场故障，屏幕下部压缩，上部线性不良还卷边，已更换7838、周围电容，调阻，升压管也代换了，故障依旧。

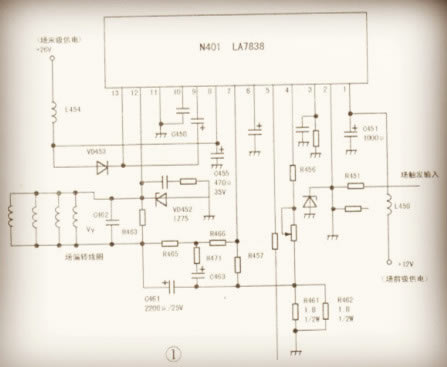

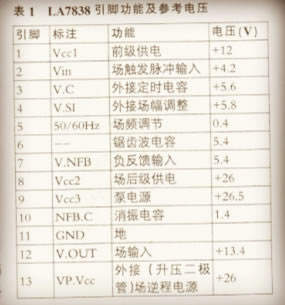

    故障检修：三洋ckm2596h型彩电采用三洋a6机芯，小信号处理电路为la7688n。场输出电路采用la7838，其引脚功能如表1所示。该机型电路与长虹k2518n相似，如图1所示。针对场幅压缩，线性不良故障，首先应测量场块la7838供电电源电压是否正常，包括前级供电①脚+12v和场后级⑧、⑨、13脚等。如有异常，检查外围阻容二极管元件是否损坏，并代换新块。接着，检查测量场输出脚12脚电压是否正常，检查12脚外接相位二极管（75v)是否漏电、软击穿，应急时也可舍弃不用。查场输出耦合电容c461是否不良，查场反馈电路r465、r466、r471、c463是否不良，还需要检查场电流反馈电阻r461／r462，看其是否阻值变大(造成场扫描电流不足，场幅压缩)等。如果上述检查测量均不正常，还应该考虑场偏转线圈是否不良，如局部短路等，可换新一试。

    本文摘自《下册》一书
