故障现象
一台格兰仕cl8c-x1yp3型微电脑控制电磁炉,据用户介绍,电磁炉通电进行加热操作时就会进行报警,且显示屏上显示故障代码“e1”后自动关机。
故障分析
格兰仕cl8c-x1yp3型微电脑控制电磁炉一加热就报警,显示“e1”故障代码,出现该故障时,根据该故障代码的提示,属于无锅或锅具材质、大小、形状、位置不合适方面的问题,但如果检锅电路异常时,也会引起上述故障。在进行检修时,首先检查故障是否为无锅引起的,检查锅具材质、大小、形状、位置是否符合标准,如检查无问题,则可能为主电路板有问题引起的。
检修方法
1、检查检锅电路信号
采用示波表测量igbt绝缘栅双极型功率晶体管栅极g上的锅检信号幅度是否正常。正常情况下,一般每隔1~5s应能够检测到幅度为0.5-2.5 v的连续几个窄脉冲信号波形。经检查该信号基本正常。
2、检查供电电路
断开电磁炉的交流电源插头以后,对300v的供电电路中的滤波电容器cll等进行检查,没有发现有明显的异常现象。
3、检查电流检测电路

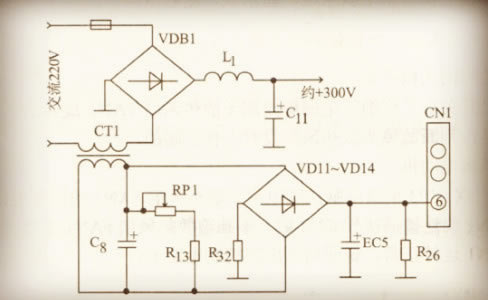

继续采用示波表测量互感器ctl次级输出的锅检信号是否正常,正常时该信号的幅度约为0.2v,脉冲间隔应与检锅脉冲一致。经实际检查信号异常。相关电路如下图所示。

4、查找故障元器件
经对互感器ctl次级电路有关的元器件和电路进行检查,结果发现ec5电容器两端的正反向电阻值均较小,将其拆下进行检查,发现其已经击穿短路损坏。
&
[1]
