故障现象

    一台美的mc-ef型微电脑控制电磁炉每次通电后，蜂鸣器都会发出“嘀"一声响，但面板上的红色指示灯长亮，操作各功能键均不起作用，不能进入工作状态。

    故障分析

    根据用户介绍的情况来看，由于蜂鸣器可以鸣响，红色指示灯能够点亮，初步判断整机的供电电路的工作基本正常，出现这种故障的部位多与控制电路有关。检修时，可先对这部分电路进行检查。

    检修方法

    1、判断故障的大概部位

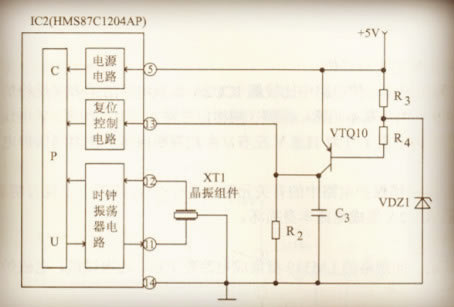

    ①通电后，测量微处理器ic2(hms87c1204ap)的⑤脚(工作电压输入端)上的+5v供电电压基本正常。相关电路如下图所示。



    ②采用示波器测量微处理器ic2(hms87c1204ap)的⑨与⑧脚上的时钟振荡波形也无问题。

    ③在通电的瞬间，采用逻辑测量笔测量vtq1o管集电极上的电压始终为低电平，正常情况下复位时为低电平，进入工作状态时为高电平，显然问题出在复位电路。

    ④断电后，对复位电路中的有关元器件进行检查，结果发现c3电容器严重漏电。

    2、故障处理

    更换一只新的、同规格的电容器装上后，通电试机，电磁炉的工作恢复了正常，故障排除。

    本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
