故障现象

    一台美的c21-sn215型微电脑控制电磁炉，电磁炉通电开机后，面板上的指示灯全部点亮且抖动不停，蜂鸣器“嘀、嘀”长鸣，不能加热。

    故障分析

    根据用户介绍的情况来看，指示灯可以点亮、蜂鸣器可以鸣响，说明整机的供电基本无问题，估计故障可能与控制电路有关，很可能是某保护电路异常引起的。检修时，可先对这部分电路进行检查。

     检修方法

    1、判断故障的大概部位

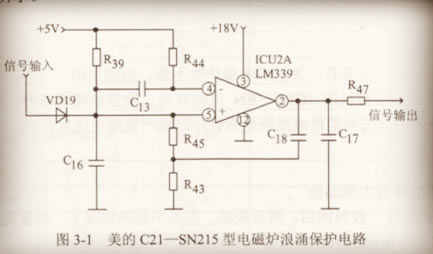

    ①通电，测量浪涌保护电路中比较器icu2a集成电路的④脚(反相信号输入端)与线之间的约4.9v电压基本正常，⑤脚(同相信号输入端)上约3.3v电压也无问题，但②脚上0.3v左右的电压上升为11.8v左右，由此判断问题出在浪涌保护电路。相关电路如图3.1所示。



    ②断电后，对浪涌保护电路中的有关元器件进行检查，均没有发现有明显的异常现象，怀疑电压比较器icu2a．集成电路本身损坏。

    2、故障处理

    更换一只新的、同规格的lm339型集成电路装上后，通电试机，电磁炉的工作恢复了正常，故障排除。

    本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
