故障现象:
一台美的c21-sn215型微电脑控制电磁炉,据用户介绍,该电磁炉通电开机后,面板上的指示灯全部快速闪烁不停,蜂鸣器“嘀、嘀”响个不止,不能进入工作状态。
故障分析:
根据用户介绍的情况来看,指示灯可以闪烁、蜂鸣器可以鸣响,说明整机的供电基本无问题,估计故障可能与控制电路有关。很可能是某保护电路异常引起的。检修时,可先对这部分电路进行检查。
检修方法:
1、判断故障的大概部位

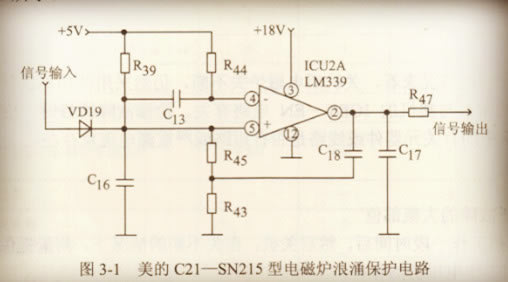

①通电,测量浪涌保护电路中比较器icu2a.集成电路的④脚(反相信号输入端)与地线之间约4.9 v电压基本正常,但⑤脚(同相信号输入端)上约3.3 v电压上升为4.1 v左右,②脚上0.3 v左右的电压上升为11.8 v左右,由此判断问题出在浪涌保护电路。相关电路如图3-1所示。

②断电后,对浪涌保护电路中的有关元器件进行检查,结果发现贴片电容器c13有严重漏电现象存在。
2、故障处理
更换一只新的、同规格的1oopf瓷片电容器装上后,通电试机,电磁炉的工作恢复了正常,故障排除。
提示:
当贴片电容器c13损坏程度不同时,出现的故障现象也不一样,除了本例的故障现象外,当电磁炉出现不报警、不加热、不定时自动关机保护、断续加热、经常损坏igbt(绝缘栅双极型晶体管)等故障现象时,也可能是该电容器不良引起的。
本文摘自《微电脑控制的新型电磁炉故障检修实例与代码速查》
