1．故障分析
　　接收电视信号时，图象雪花噪声大，说明整机扫描电路工作正常。故障是由于整机灵敏度下降．噪声幅度大于图象信号幅度而造成。引起灵敏度下降的原因有天线输入回路不良、电子调谐器增益下降、图象中频放大电路增益太低。
　　天线输入回路不良是由于天线插座(t22-f)与天线间接触不良或300q／75ω阻抗匹配器接触不良造成的。
　　电子调谐器增益下降是由于高放rf agc不正常或电子调谐器自身失效。
　　图象中频放大器增益下降，是由于中放agc电压不正常，同步检波外围元件偏差及集成电路tda4501失效、以及预中放管7210、声表面波滤波器1210损坏。

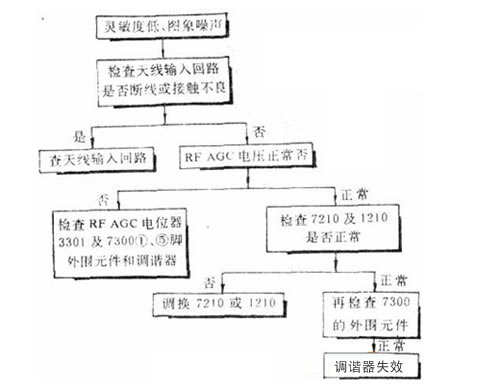

　　2．故障维修程序图见下图。

　　3．维修方法
　　首先检查天线输入端的75q阻抗匹配器是否脱断，如果馈线脱断，在屏幕上看到噪声粒子正常但图象不清楚，一般情况下，天线输入回路故障较易查出。
　　当天线输入回路正常，再检查调谐器rf agc即电子调谐器tns2868的5脚电压是否正常。检查时，应将预选器调到空频道，用万用表测量调谐器上rf agc的静态电压，正常值为7. 6v左右。当预选器调至有电视信号的频道时，则高放rf agc电压应下降，有3v变化范围。在接收电视信号时，中放agc和rf agc都应处于起控状态，否则在接收环境较差时，接收的图象就差，但rf agc起控点不易过早，否则将使整机灵敏度下降；当rf agc电压不正常，可重新调整rfagc电压加以解决，若还不行，应检查rf agc电位器3301，以及tda4 501的1、5脚和电子调谐器是否正常。
　　当rf agc电压正常，再检查预中放管721 0及声表面波滤波器1 210是否开路或击穿。当预中放管及声表面波滤波器开路时，仍能得到噪声很大的图象，可用一只0．o1μf瓷片电容进行短接。这样较容易判断出哪一个器件开路。
　　电子调谐器和集成电路tda4501损坏判断，在以上均正常情况下，可以采用接收vhf频道与uhf频道相比较的方法来确定。当两者都不好时，一般为集成电路失效。另外可通过测量集成电路tda4501中图象中放通道的各脚电压与正常值相比较来判断。
