1．故障分析
　　接收电视信号时，屏幕上出现光栅，但无图、无声，这个故障是由天线至图象中频通道输出之间的电路故障引起的，包括了天线输入回路，调谐器，预选器，图象中放电路等。

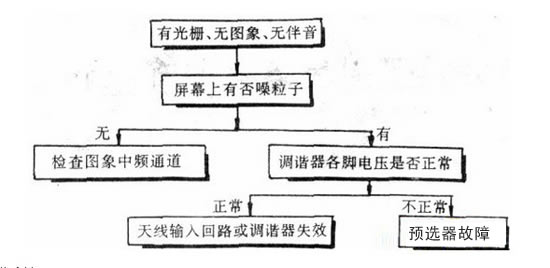

　　2．故障维修程序图见下图。

　　3．维修方法
　　为了有效地区分是哪一部分电路的故障，可观察屏幕上有无噪粒子。若有噪粒子，则说明调谐器、预选器及天线输入有故障。因为屏幕上出现的噪粒子是由调谐器内混频电路产生的，经图象通道和视放电路后在屏幕上显示出来。可检查天线插头是否断线或松脱，若正常，再检查调谐器和预选器。
　　调谐器的故障还是预选器的故障，可测量调谐器上各引出脚的直流电压是否正常来判断。测量电压有+b、bl、bh、bu、vd及rf agc端。其中调谐电压vd在0．5～30v范围内，预选器正常工作时，输出的bl、bh及bu工作电压为12v。当测得调谐器上的+b、bl、bh、bu及vd端电压芷常时，则故障在调谐器，同时应测量 rf agc电压是否正常，rf agc在无信号时，应在7～8v，若rf agc电压太低也会引起此故障。
　　调谐器好坏的最简单判断方法，可分别接收vhf频道和uhf频道，若接收vhf频道不好而uhf频道正常，或者相反，则说明调谐器不良。
