彩电公共通道包括调谐器、频道预选器和图象中频通道。
　　飞利浦ctv机芯采件日本alps公司的eci11a型电子调谐器，它与日本nec公司生产的tns2868到电子调谐器基本相同。上海电视调谐器厂已经引进生产tns2969型电子调谐器，国内型号为tdq-2。它是uhf/vhf一体化超小型产品，采用75ω不平衡输入，具有独立的aft电路，采hj反向rf agc方式，运用无引线片状电阻和电容器，具有体积小重量轻、性能优越等特点。

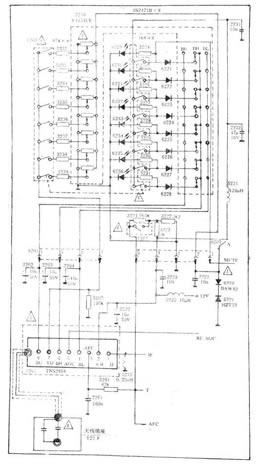

　　采用飞利浦crv机芯的飞跃47c3-3彩电中的频道预选器是一一体化预选装置，其8位选台电位器及8位u、vh、vl频段选择开关均做在一块基板上。其电原理图见上图，它能提供8位预选单元中任意所需位的调谐电压vd．以及调谐器频段工作电压bu、bh和bl。频道预选器必须输出…路vd(即30v直流)电压，该电压是由开关电源输出的115v直流电压（a点）经二极管6220和稳压管6221hzt33)稳压及电容2221滤波后得到的；另一路需产生bu、bh和bl电压(12v)，该屯压由开关电源输出的16. 5v经三端稳压器7775(μa7812)稳压后得到的。
　　12v直流电压经电感5220及电容2222、2223滤波后加到预选器电路。
　　ctv机芯的图象中频通道主要元件是tda4501（芯片内还有伴音处理电路及行、场扫描电路）。该芯片为28脚双排直插式塑料封装的集成电路，其外围电路因篇幅有限不再画出。
