故障现象描述： 康佳pdp4217g型等离子电视机接收电视机节目时声像均正常，但使用vga接口连接电脑时，等离子电视机显示屏显示的图像缺少红色。

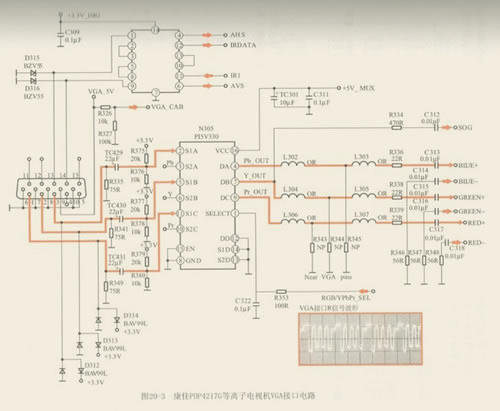

    电路分析指导： 如图2o-3所示为康佳pdp4217g型等离子电视机的vga接口电路，vga接口用来连接电脑显卡。来自电脑显卡的r、g、b信号分别经过vga接口的①脚、②脚、③脚，然后送到视频切换电路n305(p15v330)芯片的11脚、⑤脚、②脚。r、g、b信号经过处理后分别由⑨脚、⑦脚、④脚输出送到图像信号处理及控制器n5ol(gml601)中。

    电路检修指导： 康佳pdp4217g型等离子电视机接收电视机节目正常，说明图像信号处理及控制器电路、中放／解调电路、音频信号处理电路等基本正常。而使用’vga接口时，显示屏显示图像缺少红色，则重点检查vga接口。

    1、先用示波器检测vga接口的①脚，接地夹连接接地端，探头连接①脚，信号波形正常，参照图2o-3中所示。

    2、再用示波器检测n305的⑩脚，测得此脚信号波形也正常。接着检测n305的⑨脚，测得信号波形不正常，正常情况下测得信号波形与图20-3所示波形相同。

    3、更换视频切换开关n305后，故障排除。
