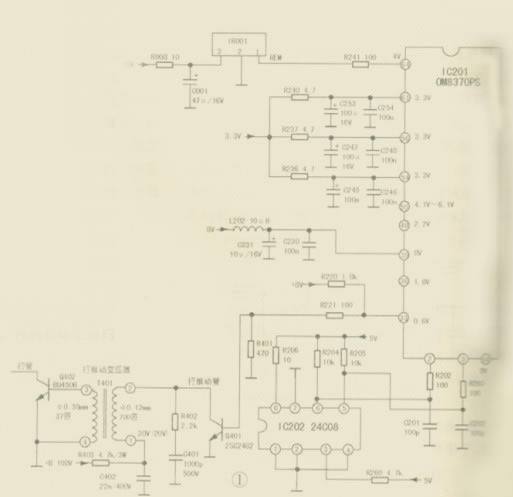

接修一台tcl-nt21 a42型彩电。伴音正常，不时黑屏，不时又有正常的图像，不时见光栅收缩闪动。先认为可能有元件虚焊。反复加焊无效，实测无图像时行管供电108v正常，黑屏时灯丝无光，相关电路见图1，行推动变压器初级①脚是+b 108v通过r403(4.7k欧／3w)电阻降压后提供行推动管q401的c极供电。为方便观察，在初级①脚处加焊上150v直流电压表，正常图像时①脚电压为20v左右，灯丝无光时①脚电压下降为10v以下，不时又恢复到20v有正常图像。试将r403(4.7k欧)电阻换新，无效。测得行推动管q401的b极正常时有激励脉冲，与灯丝无光时的脉冲幅值一样不变，只不过灯丝无光时看上去频率好像变高了，联想是否行振荡晶振x401(12mhz)不良?但换新后依然无效。怀疑afc线路有问题，但查后均正常。



    断开ic201 om8370ps保护脚⑩脚，故障不变，说明不是保护电路引起，又怀疑om8370ps有问题，但用同类om8370ps代换后无效。最后估计行推动变压器初级有问题，但手头又没此部件。拆下行推动变压器，用万用表r×1k挡测量初级、次级均未发现开路。初级阻值好像是几百欧，为了搞明白，决定拆开行推动变压器看看。

    小心拆下铁芯及绝缘层，先拆开次级线圈，实测为0.38mm漆包线37匝。当拆开内层初级线圈时，发现有～处铜锈般的斑块，看来它不时还可通电，实测初级线圈为中0.12mm。因锈断多处，没有计算匝数，决定用新的中0.12mm漆包线重绕。根据经验，绕7∞匝左右即可。次级则用原线重绕回，次、初级绕向应一致。绕好后重装回机，试机一直正常。再测初级电阻约50欧，与同类机型推动变压器实测阻值基本相近，再实测初级①端电压约30v，开路时初级①脚电压均上升(注：维修中应对阻值偏大的行推动变压器注意，一般情况下行推动变压器很少坏。但几年来笔者已修到康佳t21sa型彩电行推动变压器初级开路有6～7台)。

    因该配件难买，全部均自己重绕，原线圈完全可重新利用。下乡也可就地重绕，只要小心拆开铁芯，如果铁氧体铁芯可用烙铁加热，即可拆开。拆开绝缘，次级匝数很少，实测中0．33mm37匝，初级实测巾0．11mm约900匝，可边拆边绕在报纸筒
