故障现象描述：康佳pdp4217g型等离子电视机，通过开机后伴音正常，屏幕无图像。

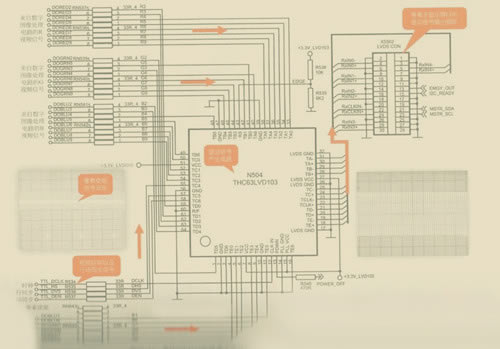

    电路分析指导：等离子电视机伴音正常，则说明电源电路以及音频信号处理电路是正常的，故障可能在视频信号处理电路或等离子显示组件及驱动电路部分，如下图所示为康佳pdp4217g型等离子电视机的等离子屏驱动信号产生电路，该电路使用的集成电路型号为thc63lvdl03。

    驱动信号产生电路为thc63lvdl03的很多个引脚是数字处理芯片输入的数字信号（即数字r、g、b信号)。经为thc63lvdl03处理后将数字r、g、b视频信号转换为lvds等离子屏驱动信号后输出，由插件xs502送人等离子屏驱动电路中(逻辑板、y驱动板以及y驱动板）。

    故障检修指导：对于等离子电视机屏幕无显示的故障，可通过观察等离子屏的状态来判断故障出在等离子供电电路还是出在视频信号处理电路中，一般情况下若等离子屏能够被点亮，说明电源供电电路是正常的，故障应出在视频信号处理电路中。若等离子屏通电后不能被点亮，则说明故障可能在等离子屏供电电路中。

    观察等离子显示屏，可以被点亮，但屏幕无图像，则说明电源供电电路是正常的。应对视频信号处理电路和驱动电路进行检测。

    首先检测由驱动信号产生电路thc63lvdl03输出的lvds等离子屏驱动信号。检测时发现，thc63lvdl03输出的驱动信号正常。

    此时怀疑等离子显示组件中有损坏的元器件或供电不正常，一般情况下，由开关电源输出的+5v电压为逻辑板供电，检测其供电插件即可检测到。检测供电电压正常，输入的lvds等离子屏驱动信号也正常，还以逻辑板中有损坏的元器件，将逻辑板进行更换后，故障排除。
