松下34p860d型彩电(gpl1机芯)，图像上有疏密不均的水平横线(横向干扰线)。该机伴音正常，有图像。

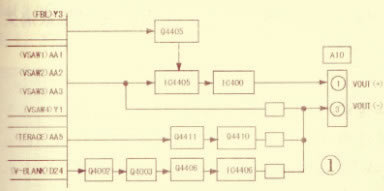

    分析思路：1、横向干扰线，一般是场扫描电路有自激造成的。2、场扫描电路分布在两块电路板内：一是dg（数字板)板内的场振荡及放大电路ic4405；二是a板内的场输出电路ic400，这两部分电路任一产生自激，都会产生屏幕上有横向干扰线。相关图示见图1。

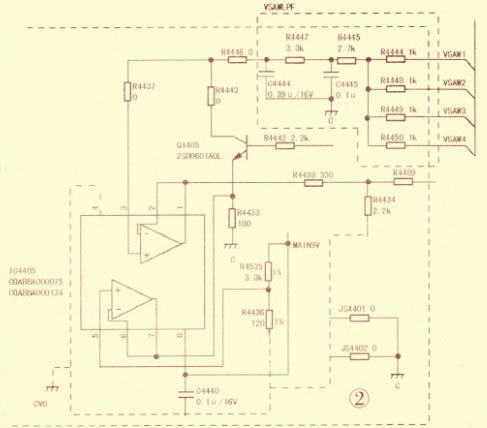

    检修过程：用示波器看dg板插座dg4的⑨脚(场锯齿波输出)，发现在场锯齿上叠加有干扰的毛刺，怀疑故障在dg板内的ic4405(注：场振荡和放大电路)周围，见图2。检测ic4405外围电路时，发现压在白色硅胶下面的：r4446异常，这应当是一个0欧电阻，实测阻值已变大近似开路。



    解决方法：更换r4446即可。

    维修提示：压在硅胶下面的元件因为检修人员看不到，在检测元件时很容易被忽略，正是这些看不到的元件在压在硅胶下面天长日久后，很容易变值和损坏，造成故障很难被发现。

    在检修中，对于ic4405周边的帖片电阻、帖片电容，要仔细的逐个的检测。

    本文摘自《下册》一书
