开机检查，整机启动正常，背光灯亮，但始终黑屏。接上信号，有正常伴音，遥控及本机按键可控，说明主板工作正常，问题出在逻辑板上。

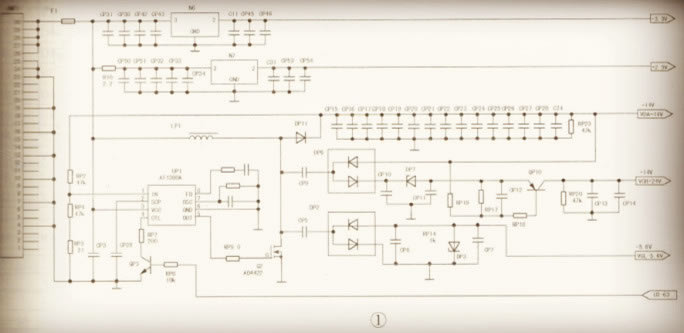

    检查逻辑板供电5v、3.3v、2.5v均正常；在路检测电压vda、vgh、vgl，均为0v，说明故障是由于dc／dc变换器没有工作引起的。相关电路见图1，该板的dc／dc变换器由以upl(atl 380a)为核心的电路组成，其④脚为开关控制脚，受u3控制。正常时，开机u3(cm2681a-kq)63脚输出3.3v高电平，经qp3反相，将upl④脚置为低电平，dc／dc电路开始工作，输出vda、vgh、vgi_，电压实测u3⑩脚始终为低电平0v，不随开关机信号变化(正常应随开关机信号在0v～3．3v变化)。断开63脚外围元件，电压仍不正常。怀疑u3损坏，将其换新后，故障排除。

    本文摘自《下册》一书
