故障现象描述： lg-mf056c型等离子电视机接收电视节目时声像均正常，但收看av节目时，有图像，右声道声音正常，左声道无声。

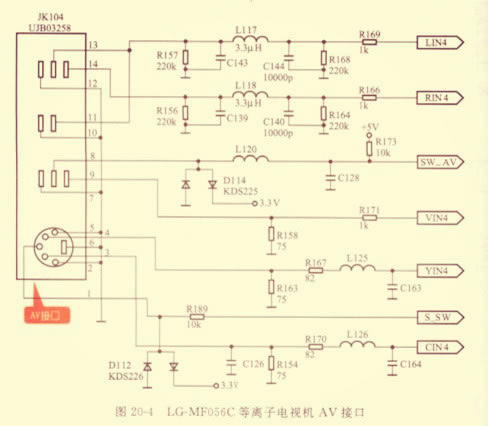

    电路分析指导： 如图2o-4所示为lg-mf056c型等离子电视机av接口，来自jklo4接口输入的左(l)、右(r)音频信号送到av切换电路ic3oo(cxa2069q)中，经过切换后送到音频信号处理电路中。

    故障检修指导： lg-mf056c型等离子电视机接收电视节目正常，而收看．av节目左声道无声音，则重点检查av接口中左声道电路。

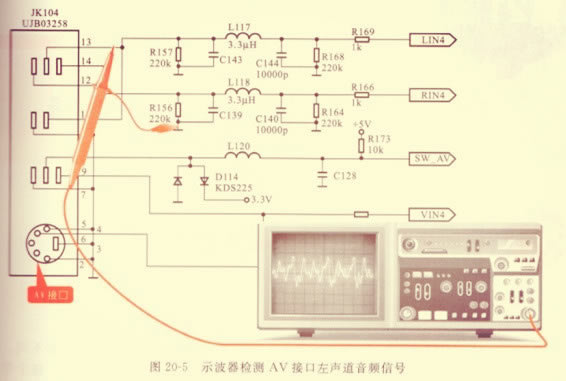

    1、先用示波器检测av接口jk104的左(l)声道接口，接地夹连接接地端、探头连接检测点，测得波形正常，检测方法如图20-5所示。

    2、再检测电阻r169一端的音频信号，测得此时无信号。输人信号正常，而r169的一端无信号，说明故障出现在l声道输人接口与电阻r169之间。

    3、用万用表检测电路中的元器件时，发现电感l117阻值为无穷大，说明l117内部断路。用电烙铁将损坏的器件焊下后，将性能完好、同型号的电感焊接完毕后，重新开机，故障排除。

    本文摘自《全程指导》一书
