故障现象描述：长虹pt42o6型等离子电视机，通电后无法开机，屏幕无显示。

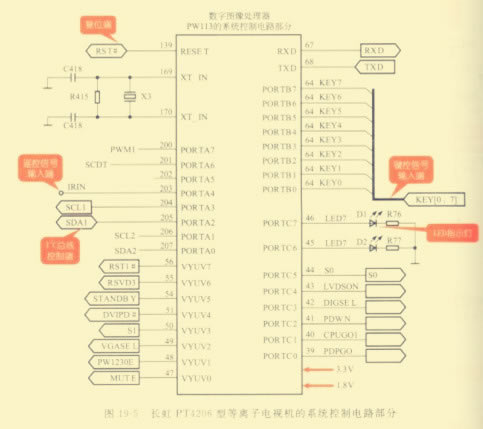

    电路分析指导：如图19-5所示为长虹pt42o6型等离子电视机的系统控制电路部分，该机的微处理器集成在在数字图像处理器pwll3的内部，图中标示出了pwll3的微处理器引脚部分。

    由图可知，pwll3接收由遥控器送来的遥控信号以及由操作按键送来的键控信号，这些人工指令信号经内部电路处理后，由1²c总线输出各种控制信号，从而实现对各个电路的控制。

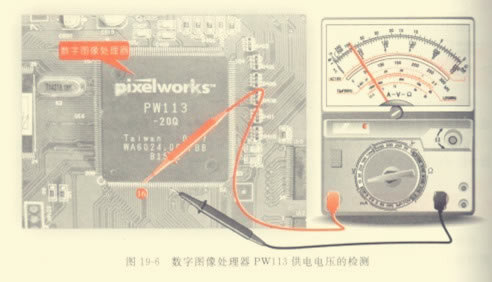

    故障检修指导：若长虹pt42o6型等离子电视机出现无法开机的故障时，则应对pw113进行检测。检测时应首先检测供电电压，正常的情况下，pw113由两组供电电源，分别是16、37、65、84、137和185脚的1.8v数字电源供电，以及29、52、72、86、104、123、140、171和208脚的3.3v数字i/o h电源供电端，其检测方法如图19-6所示，以⑩脚的1.8v。供电电压为例。



    检测时发现，pwl13的供电电压正常，而复位端在开机时也有高低电平的变化，怀疑pwl13本身已经损坏，用同型号且性能良好的进行代换后，故障排除。
