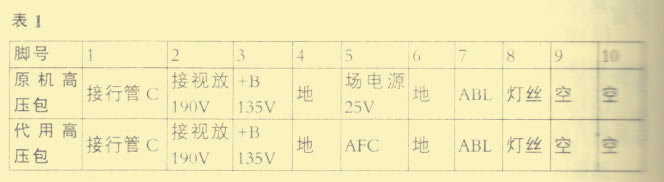

该机开机约30分钟后,高压输出线根部对磁芯喷射蓝火,约5分钟后由喷火变成放电打火并伴随响亮的“啪啪”声,此时测+b电压135v正常,判断高压包已坏掉。原机高压包各脚功能见表1。 因客户急需此机,手里正好有一块电路板断裂的29英寸大板,决定用该板上的高压包代换。代用高压包引脚功能见表1。经对比后发现,代换的高压包没有场电源功能引脚,决定通过在磁芯上增加绕组解决:先把⑤脚焊盘铜皮切断,根据经验绕一匝可得到直流电压约1.3v左右,先绕20匝看一下效果。新增绕组一端接地,另一端接高压包⑤脚焊盘切断处25v场供电外整流管正极焊盘。检查无误后开机,图像、伴音出现,亮度聚焦也合适,但场幅不满,测场电源电压24v,又增加2匝,场幅满屏。行幅稍大,客户等不急,对行幅表示可以接受。
