故障现象描述：tcl-pt4226型等离子电视机，开机后伴音正常，但无法显示图像。

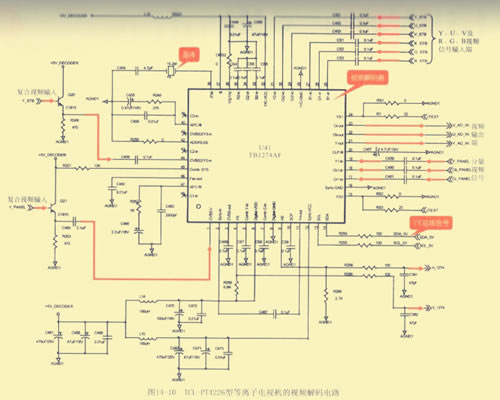

    电路分析指导：如图14-10所示为tcl-pt4226型等离子电视机的视频解码电路，该电路使用的视频解码器型号为tbl274af，该电路由多种视频输人接口，复合视频信号、分量视频信号以及r、g、b视频信号等均可送入tbl274af中进行处理。

    由图14-10可知，这些输人的视频信号在视频解码器内部进行解码处理后，由21脚、22脚、23脚输出y、u、v分量视频信号，由⑨脚、④脚输出行、场同步信号，送往数字图像信号处理电路中进行处理。



    视频解码器tbl274 af的供电电压为+5 v，该电压由集成电路的⑥脚、12脚、32脚输入。38脚为16.2mhz的时钟信号输入端，外接晶体y4。视频解码器的13脚、14脚为1²c总线控制信号端，接收由微处理器送来的控制信号。

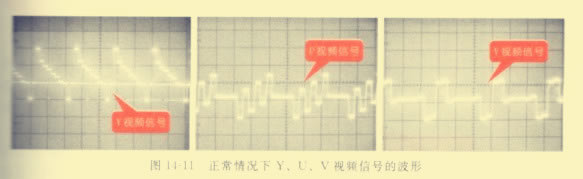

    故障检修指导：用dvd影碟机为等离子电视机输入标准的彩条测试信号，然后用示波器检测视频解码器tbl274af、输入及输出的视频信号波形。检测时发现，输入的视频信号正常，而无y、u、v视频信号输出。正常情况下，y、u、v的视频信号波形如图14-11所示。



    检测视频解码器tbl274af的供电电压、输入信号、12 c总线信号等均正常，而无信号输出，此时怀疑视频解码器tbl274af损坏，用同型号进行代换后故障排除。
