故障现象描述：长虹pt4206型等离子电视机，接收vga接口、dvi接口、高清分量接口送来的视频信号时可知正常显示，接收av、tv信号时，伴音正常，无图像显示。

    电路分析指导：若vga接口、dvi接口以及高清分量接口送来的视频信号可以正常显示，而输入av、tv视频信号无法正常显示时，则应对视频解码电路进行检测，长虹pt4206型等离子电视机采用的视频解码器为vpc3230d。

    故障检修指导：检测视频解码电路时，应首先对其输入、输出的视频信号，供电电压、晶振信号等进行检测，从而判断故障是出在芯片本身还是在外围电路中。

    1、使用dvd影碟机为av接口输入标准的彩条测试信号，av接口输入的视频信号经av切换电路后，由插件送到视频解码器vpc3230d的⑥脚，用示波器的接地夹接地端，用探头接触该脚即可测得输入模拟视频信号的波形。

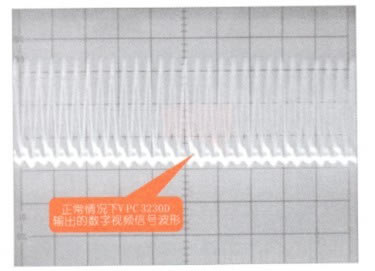

    2、模拟信号经视频解码器内部电路处理后，由31-32脚、37-40脚输出数字视频信号，用示波器检测时可测得数字视频信号的波形。实测是无数字视频信号波形输出，而正常情况下vpc3230d输出的数字视频信号如下图所示。

    3、检测时发现vpc3230d输入的视频信号正常，而无数字视频信号输出，则可能是vpc3230d的工作条件(工作电压、晶振信号等)不正常或电路本身损坏。首先对供电电压进行测量，vpc3230d有两组供电电压，其中10、29、36、45、52脚为+3.3v供电端，59、69、76脚为+5v供电端。以⑩脚的+3.v供电电压为例，检测时将万用表调至直流用10v挡，黑表笔接接地端，用红表笔接触⑩脚，此时万用表显示的数值为3.3v，正常。

    4、此外，晶振信号也是该集成电路的标志性信号，若无，vpc3230d无法正常工作，用示波器的探头接触62脚或63脚时可以测得晶振信号的波形。

    5、检测时发现vpc3230d的输入信号、供电电压等均正常，而输出的数字视频信号不正常，则证明vpc3230d可能已经损坏。用同型号且性能良好的元器件进行代换后，再此试机故障排除。
