故障现象描述：康佳pdp4217g．型等离子电视机在接收本机电视天线信号时无图像、无伴音，且为黑屏状态；在av接口输入dvd节目时，声、像均正常。

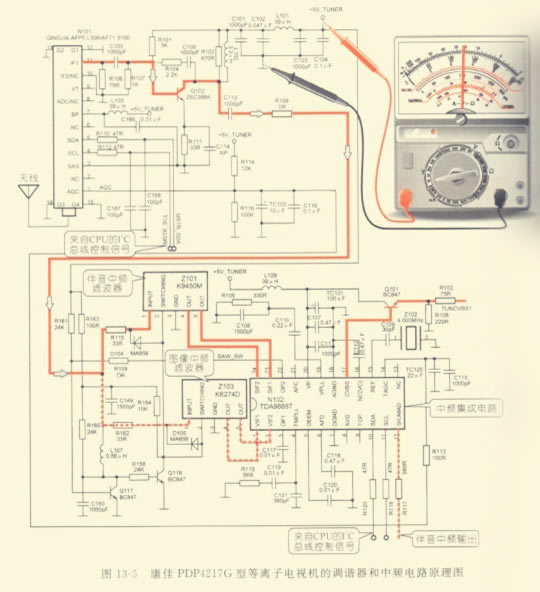

    电路分析指导：电视机黑屏，接收本机信号异常，而由av接口注入信号时正常，怀疑电视机的中频电路部分有故障。康佳pdp4217g型等离子电视机的调谐器和中频电路是两个独立的电路单元，如图13-5所示为该电视机调谐器及中频电路原理图。

    图13-5中，n1o1是高频调谐器，其调谐工作是由1²c总线进行控制的，由数字电路板中的cpu为其提供1²c总线信号，分别加到高频调谐器的④、⑤脚，调谐器的if端输出中频信号，该信号输出后经预中放电路进行放大。预中放电路是由高频晶体管q1o2构成的共发射极放大器，q1o2的集电极负载中设有电感l1o2，用于改善放大器的高频性能。集电极与基极之间的rc元器件起负反馈的作用，用以改善频率特性。

    预中放输出的中频信号分别送到图像中频滤波器z103(k6274d)和伴音中频滤波器z1o1(k945om)的输入端。这两个滤波器分别提取图像中频(38mhz)和伴音中频（31.5mhz)。经中频提取后，伴音中频信号送到中频集成电路n1o2(tda9885t)的23脚、⑧脚，图像中频信号送到①脚、②脚。这两个中频信号在n1o2中分别进行解调处理。n1o2的⑥脚输出第二伴音中频信号，⑥脚输出视频图像信号，经q1o1放大后输出。

    电路检修指导：由前述分析可知，电视机黑屏应重点检测中频电路部分。中频电路也是处理音频信号、视频信号的公共通道部分，该电路发生故障往往会引起伴音和图像均不正常，其具体检测方法如下：

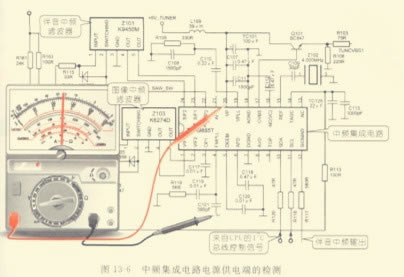

    1、首先检测其电源供电电压。中频电路中的集成电路n1o2和晶体管放大器都需要5v供电。用万用表检测电源供电端或是检测晶体管集成电路的供电端可以判断供电是否正常，如图13-6所示。
