故障现象描述：长虹pt4206型液晶电视不能进行频道搜索。
    电路分析指导：调谐器电路是电视机中用于搜索电视节目的重要电路。长虹pt42o6型液晶电视机中的调谐器电路参见下图所示。由图可知，该调谐器受微处理器1²c总线控制，电视机不能搜索频道应重点检测调谐器1²c总线信号是否正常，若该信号正常，而调谐器不能搜索频道，则可能为调谐器本身有故障；若1²c总线信号不正常，则应重点检测该线路中的主要元器件及印制线路是否正常，更换损坏元器件或修复损坏线路即可排除故障。


    电路检修指导：电视机不能搜索电视节目，首先检测调谐器的总线信号是否正常，即用示波器检测调谐器n901⑦、⑧的信号波形，将示波器接地夹接地，探头接触调谐器的⑦、⑧脚。

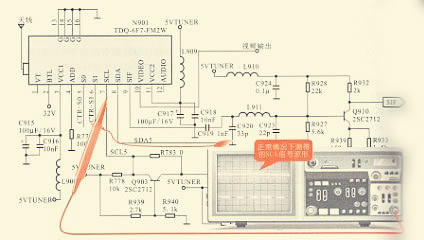

    1、如下图所示，首先检测调谐器n901⑦脚sci信号波形。

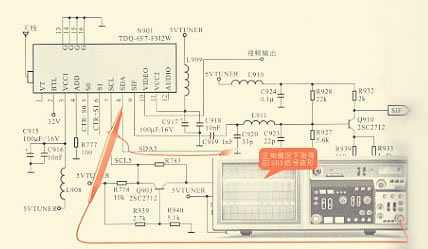

    2、接着，保持示波器接地夹不动，将探头移动到调谐器的⑧脚，检测其sda端的信号波形，如下图所示。


    上述检测过程中，实测sda信号波形正常，基本与上图所示波形相同，而实测⑦脚sci信号时，无信号波形产生，示波器屏幕显示一条水平亮线。sda信号正常，则说明微处理器输出的总线信号基本正常，应重点检测调谐器⑦脚到微处理器之间的线路。顺该线路逐一检测连接线路及相关元器件，经检测发现，电阻器r783阻值偏差较大，怀疑该元器件有断路情况，更换相同型号及类型的电阻器后，通电试机，故障排除。
