一款松下kl-395a／kl-395b型2000w的数码电磁炉，故障现象为不能加热。拆开上盖、线盘，让我感到吃惊，只见此电磁炉的主板只有120mm×68mm(实测)大小，散热片58mm×50mm(实测)大小，与以往修理过的电磁炉主板完全是两回事。直观8a保险管内发黄，拆下主板上的两颗固定螺丝，在线测其全桥d4sb60l  (8a／600v)、igbt管(kgh25n120nda)均击穿短路，电路板上与保险管同一线路的铜箔也烧断了。

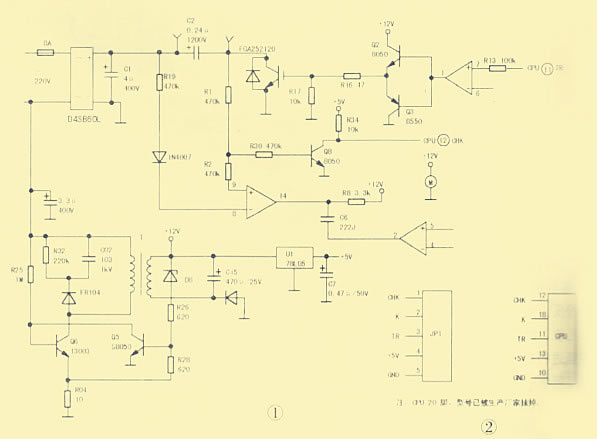

    拆下已坏的全桥、igbt管，为了便于检修，将主板高压部分和开关电源部分的电路绘了下来(见图1)。本款电磁炉电路设计未装炉面及igbt管的温度检测电阻，高温怎样反馈给cpu执行保护关机呢(应该是一个缺陷)?而标称2000w功率的线盘直径只有130mm，线径也比一般2000w电磁炉的线小很多，直径只有2mm。线盘内圈的部分线也变色了。用指针表和数字表分别对电路板上相关的元件进行在线(少数脱脚)测试，证明基本完好。


    从图1可以看到，主板电路很简单。因cpu被抹去了型号，因而只绘了部分电路图。控制电路设计的是触摸式静电感应开关，这是与笔者以往见过的电磁炉不同的。

   为确保安全使用，笔者对电磁炉进行行了小改进。原全桥为8a／600v，作为2000w的电磁炉，其裕量太小，改用gbl2508g全桥，igbt管用fga252120代换，根据电磁炉5外壳底板的大空间，加大散热片，为原来的4倍，分别打好固定全桥和igbt管的孔，均匀地涂上导热硅脂，用螺丝固定好，将散热片对准风扇的出口，确保散热为最佳。

    接着，对控制板与主板的五线连接部分(见图2)复查，确定无误后，焊好保险管，固定主板，不接线盘通电，蜂鸣器“嘀”的一声响，所有指示灯闪亮后(除电源指示灯外)熄灭，待机，风扇转动，两位数码管灯成双“一”字自上而下移动。按电源开关，蜂鸣器发出检锅声。断电接上线盘加盖放一杯水，3分钟不到，水就开了。断电揭盖，手摸散热片，温度
