【故障现象描述】康佳lc-tm2018型液晶电视机开机后电源指示灯亮，但无图像，黑屏，仔细查看屏幕后，隐约能看到图像画面。
    【电路分析指导】液晶电视机电源指示灯亮，能够隐约看到图像画面，但显示屏黑屏的故障，是电视机中逆变器电路故障的典型表现，电视机有图像暗影，指示灯正常表明其电源电路及基本的图像处理电路正常，屏幕黑屏表明背光灯未点亮，应重点检测其逆变器电路及背光灯本身是否正常。
    【故障检修指导】由于逆变器电路输出交流信号的电压幅度比较高，因而通常可以采用感应法判别故障的大体部位。

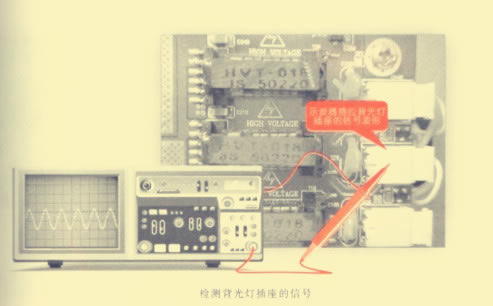

    1、用示波器探头靠近背光灯插座检测插座中辐射的交流信号，正常情况下，在示波器上可观测到2-lov的交流信号波形，如下图所示。


    如果该信号波形正常而灯不良，则表明背光灯损坏，更换同型号背光灯后故障即可排除。

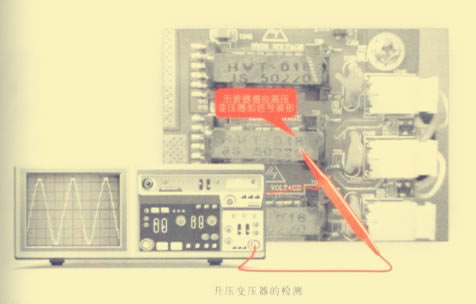

    2、如果背光灯插座上无辐射信号出现，再将示波器探头靠近升压变压器的磁芯上，正常情况下应能感应出20-40v的交流电压，如下图所示。

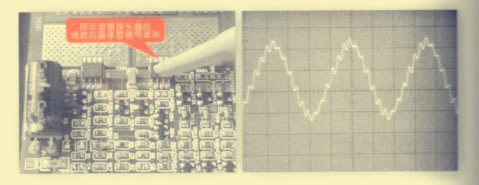

    3、如果升压变压器无信号，再用示波器探头靠近驱动场效应晶体管的外壳，此时也能感应出2v左右的交流信号，如下图所示。


    4、若驱动场效应晶体管感应无信号波形，可顺信号流程检测前级的驱动集成电路。一般可用示波器探头检测其输入及输出端的信号波形，若有输入信号而无输出信号，则可能为集成电路损坏，更换集成电路即可排除故障。
