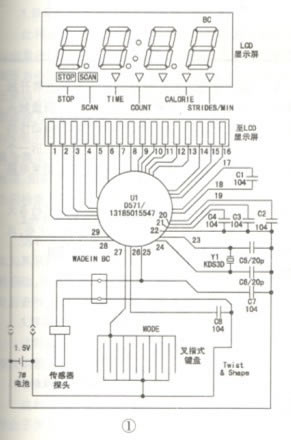

该机u1为软包装芯片，直接集成在印刷电路板上。该芯片共有29个引脚，其中①～⑩脚至lcd显示屏；⑥～②脚分别外接小型片状电容c1～c4；②、②脚外接晶振y1及小型片状电容c5、c6；③脚外接传器探头的输入端和小型片状电容c7：⑤脚外接小型片状电容c8；27脚外接又指式键盘的输入端；⑧脚为电源(+)，电源(+)同时还加到传感器探头和叉指式键盘的供电端；29脚为电源(-)。全电路由一节7号1.5v电池供电。相关电路如图1所示。

    多功能计时器将所有功能都标注在lcd显示屏的下面，自右至左：步速计数、热量计数、步数计数、时间计数、停止浏览。跑步机的各种参数经传感器探头加到u1，经u1处理后转变成为十进制数码并显示在lcd显示屏上。

    1、按又指式按键并选择浏览(scan)功能，计数器便开始进行浏览，一般先从热量开始，在每个计数功能上显示5s，4种计数功能为20s，共循环浏览6次，总用时为120s。

    2、如果选择停止(stop)功能，计数器则不进行浏览，随机只显示某一种功能(一般多为步速)。

    3、在浏览功能状态下，选中某一计数功能(例如步数)，再按叉指式按键选择停止，计数器则不再继续进行浏览，始终显示被选中的功能。

    4、通过按动叉指式按键也可由停止状态转换为浏览状态。功能转换后120s内无人使用跑步机，计数器将自动关机。

    【故障检修】

     一台故障机开机无反应，显示屏无显示：为了求快，决定首先利用示波器对该计数器的晶振进行测试，结果没有测试到时钟信号的波形。用一个新的晶振进行更换，满以为故障即将被排除，但开机故障依旧。难道新更换的晶振也是坏的?再测试新更换的晶振时钟波形如图2所示，这是一个正常的时钟波形c该机仅用一节1.5v电池供电，而该波形的峰一峰值却能达到1.44v(见图2上部测试参数的显示)，表明新更换晶振的内耗很小，效率很高；频率显示为32.76khz(实为32.768khz，因示波器只能显示小数点后两位数)c仔细检查电路，发现c4下部的引脚出现虚焊，再看整块印刷电路板。上面有很多的氧化物，焊点灰暗，存在被腐蚀的隐患.
