有一台小冰箱，采用半导体制冷方式。现在出现不能制冷的故障。

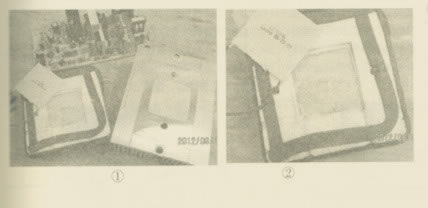

    拆开后盖后，发现该冰箱只有一块电源板和一个装有风扇的散热器(见图1)。散热器中间夹层有红色、黑色二根引线，拆下后发现有一片类似陶瓷片的白色四方模块，这应该就是制冷片了(见图2)。

    给制冷片通上12v电压，出现一面发热，一面变冷的现象，说明制冷片是好的。该制冷片在常温下正向电阻约3.5欧，反向1.8欧。工作时，随着温度的上升，正向电阻会变大，反向电阻会变小，正常的工作电流约为3a。

    判断故障出现在电源板上。经过测量，供电端只有约4v的工作电压。将负载制冷片断开，电压上升为10v。而且风扇转了起来，一度又认为是制冷片的问题，后查阅相关资料后得知，制冷片本身就比较耗电，电流几安培应属正常。判断问题是在电源板带负载能力的下降。

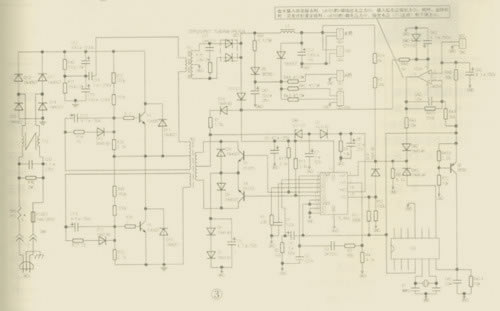

    由于没有相关资料，根据电路板绘制出原理图(见图3)。本着先易后难的原则，先用万用表测量板上的电阻、电容，未发现有阻值异常或电容漏电。两个电源开关管13005都代换了，故障依旧。同时在检修中发现，电源板一直发出吱吱响声，与正常的电源板不同。



    检修至此。只能考虑换电源芯片了。换上新的tl494电源ic。故障有改善，偶尔一次可以正常开机，输出端为12v。

    继续检查板上的电容等元件，依然没有发现故障所在。

    测试板上各处电压时发现，在不能正常启动的情况下，tl494的12脚电压为7v多，正常启动时该脚电压为16v。

    检查⑥脚上的滤波电容c8(471μf／25v)，发现容量已不到6df，换用一个100
