康佳lc-tm2018液晶电视机能正常开机，接收电视节目也正常，但收看av节目时，声音正常，无图像。

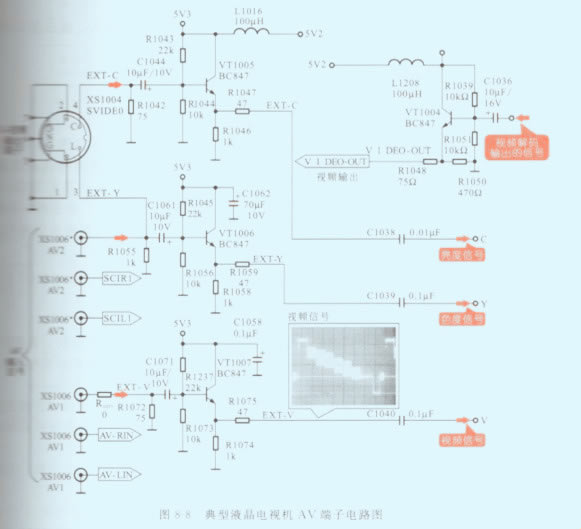

    图8-8是康佳lc-tm2018液晶电视机的．av端子电路图，是与外部音频、视频设备的接口电路。s-视频端子是输入y／c分离视频信号的接口，avl、av2是输入音频和视频信号的插口，vtl004与阻容元器件组成的视频信号放大器是输出视频图像信号的电路。

    收看电视机节目正常，而收看av1节目无图像，说明故障发生在av1接口电路中，重点检查电路中的元器件。

    1、经过检查，avl接口连接的正确。接下来用示波器检测avl接口的视频信号，将接地夹连接接地端，探头连接电阻r1071的一端，测得此时信号正常，信号波形如图8-8所示。

    2、再检测电阻r1075一端的视频信号，测得此时无信号输出。接下来用万用表检查avl接口视频信号通路中的元器件，发现电容c1071内部断路。

    3、用电烙铁将损坏的电容拆解下来后，焊接上性能完好、同型号的电容，重新开机后，故障排除。
